Description

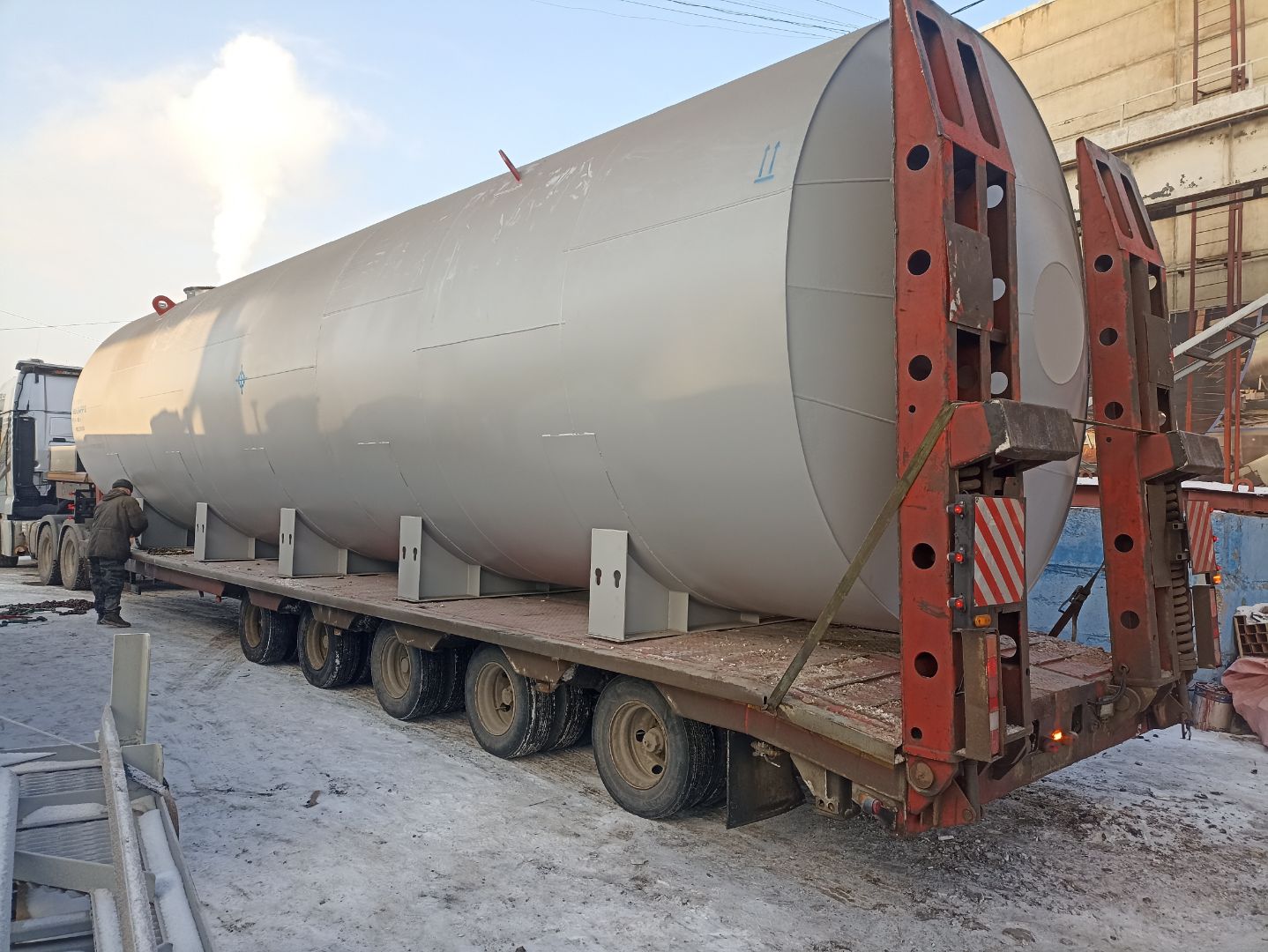

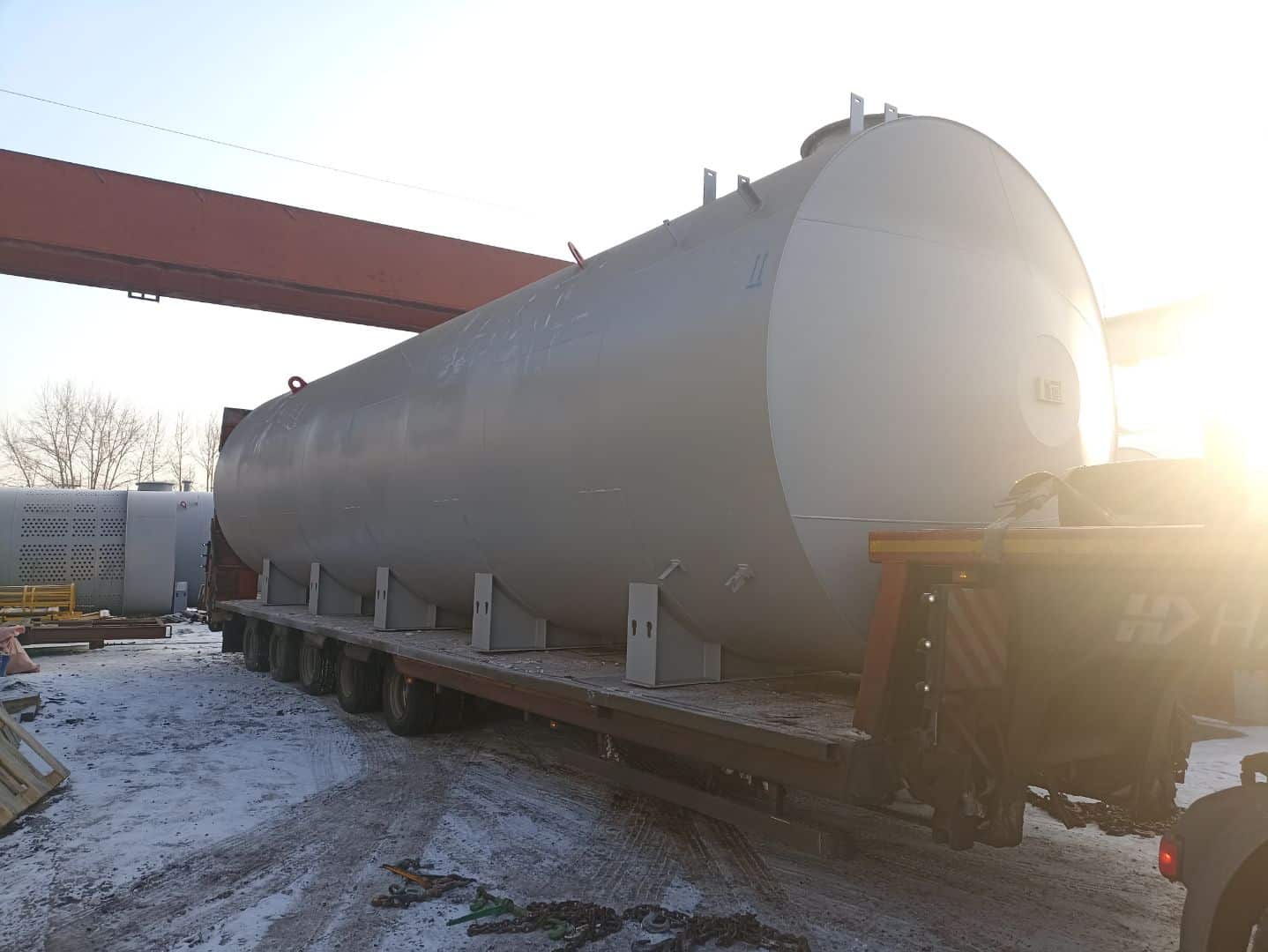

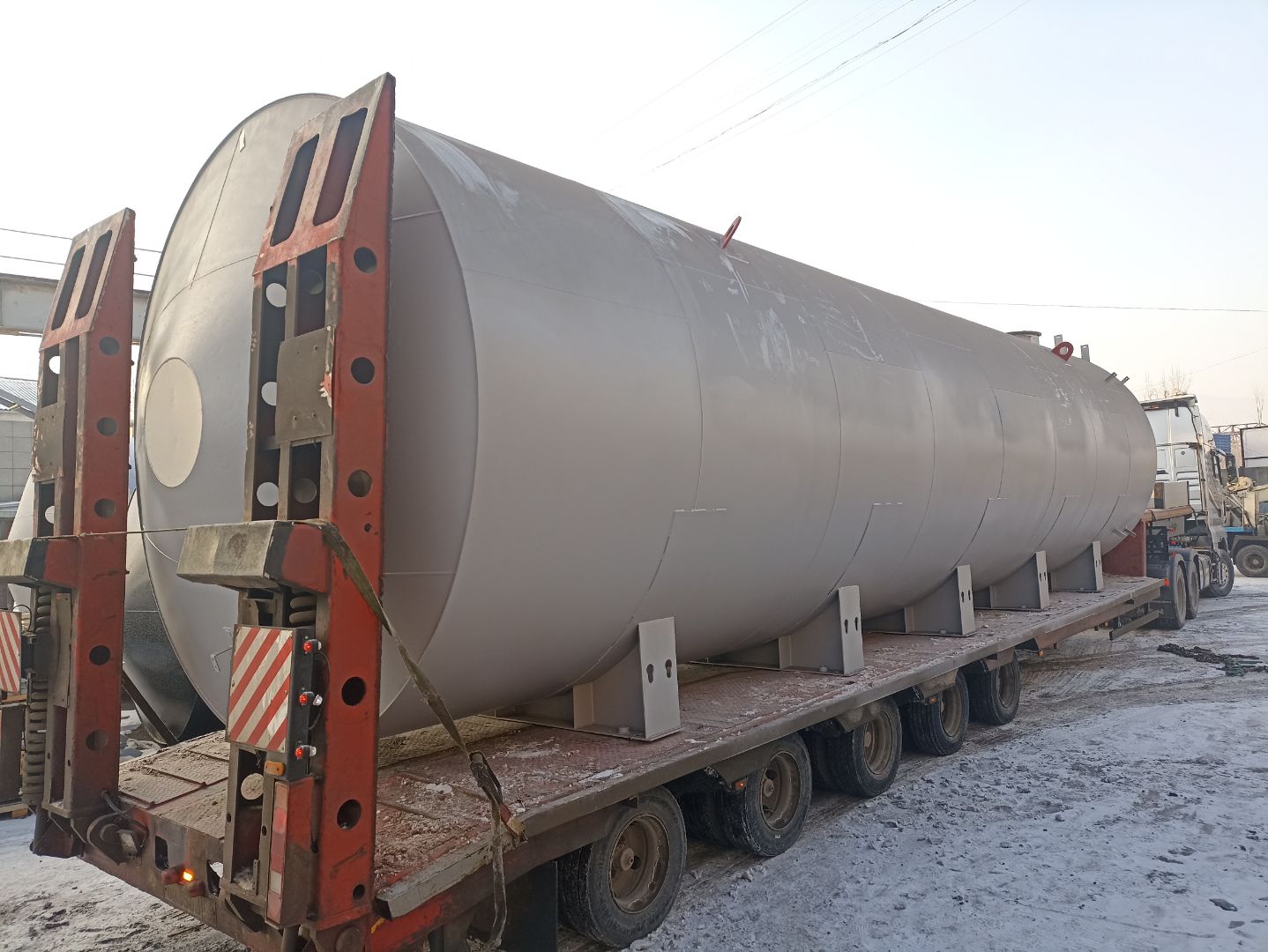

Одним из главных преимуществ горизонтального стального резервуара является то, что он полностью изготавливается на заводе Сталь Партнер и доставляется на объект в полной готовности и собранном виде. Однако, в зависимости от комплектации, указанной в опросном листе, может потребоваться монтаж. Если размер РГС-100 превышает габариты транспорта, используемого для его доставки на объект, то площадка и ограждения транспортируются в разобранном виде.
Нормативные документы
При проектировании и изготовлении горизонтальных резервуаров РГС-100 завод Сталь Партнер руководствуется следующими нормативными документами:
- ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия»
- ПБ 03-384-00 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных»
- ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
- ТУ 5265-002-30456536-2013
- Сварка основных конструкций резервуаров на нашем заводе выполняется автоматической сваркой под флюсом по ГОСТ 8713-79.
- Резервуар устанавливается на седловые металлические ложементы (опоры) по ОСТ 26-2091-93 или дополнительному прочностному расчету.
Виды РГС-100
По конструктивным особенностям горизонтальные резервуары РГС-100 бывают следующих видов:
- Резервуар горизонтальный стальной надземный одностенный РГС-100 (РГСН);
- Резервуар горизонтальный стальной подземный одностенный РГС-100 (РГСП);
- Резервуар горизонтальный стальной надземный двустенный РГС-100 (РГСНД);
- Резервуар горизонтальный стальной подземный двустенный РГС-100 (РГСПД).
В зависимости от количества камер хранения, горизонтальные резервуары РГС-100 делятся на:
- Однокамерные
- Многокамерные
В многокамерных РГС-100 установлена герметичная двойная перегородка для исключения смешивания жидкостей, хранимых в этом резервуаре.

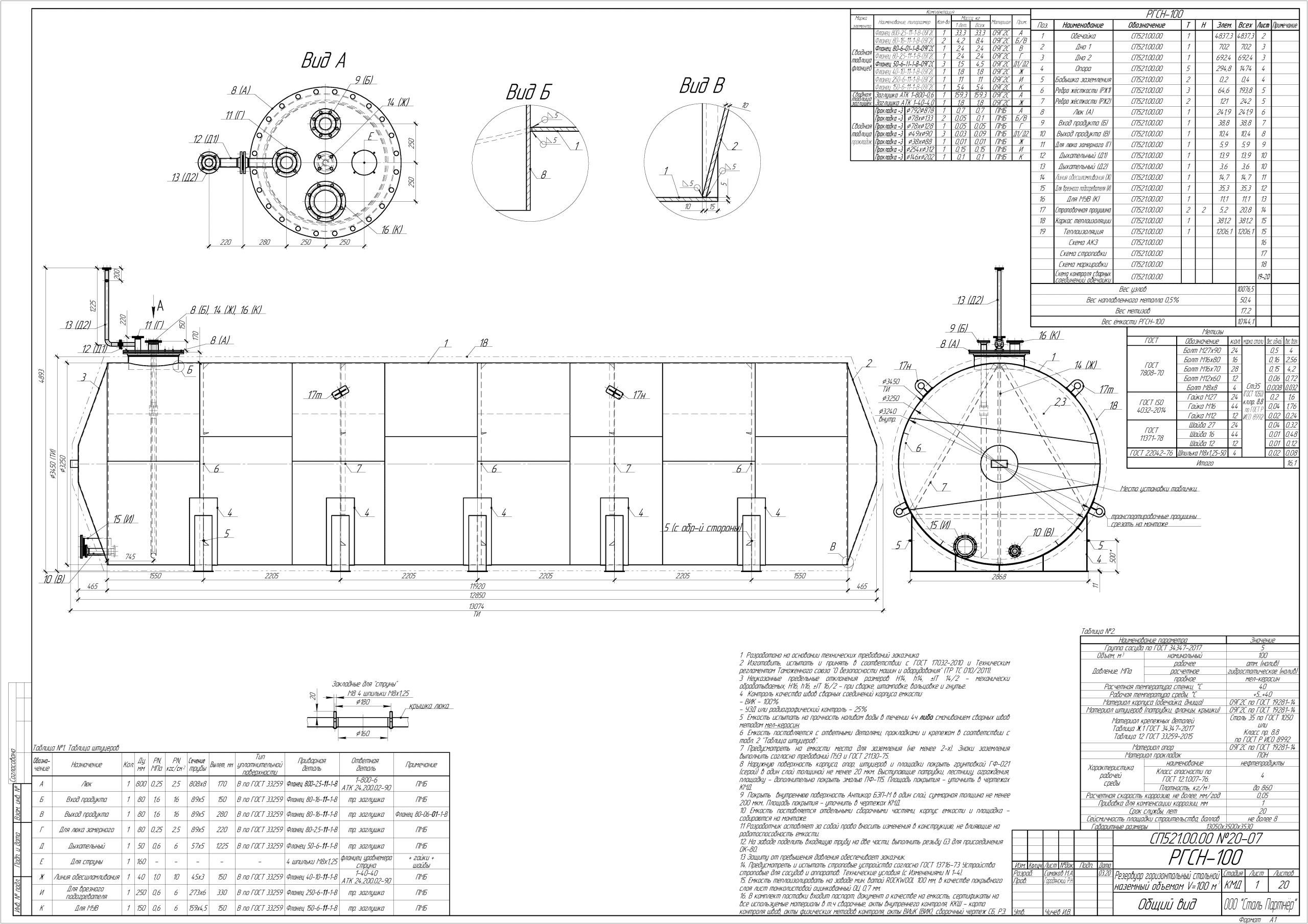

Конструкция РГС-100

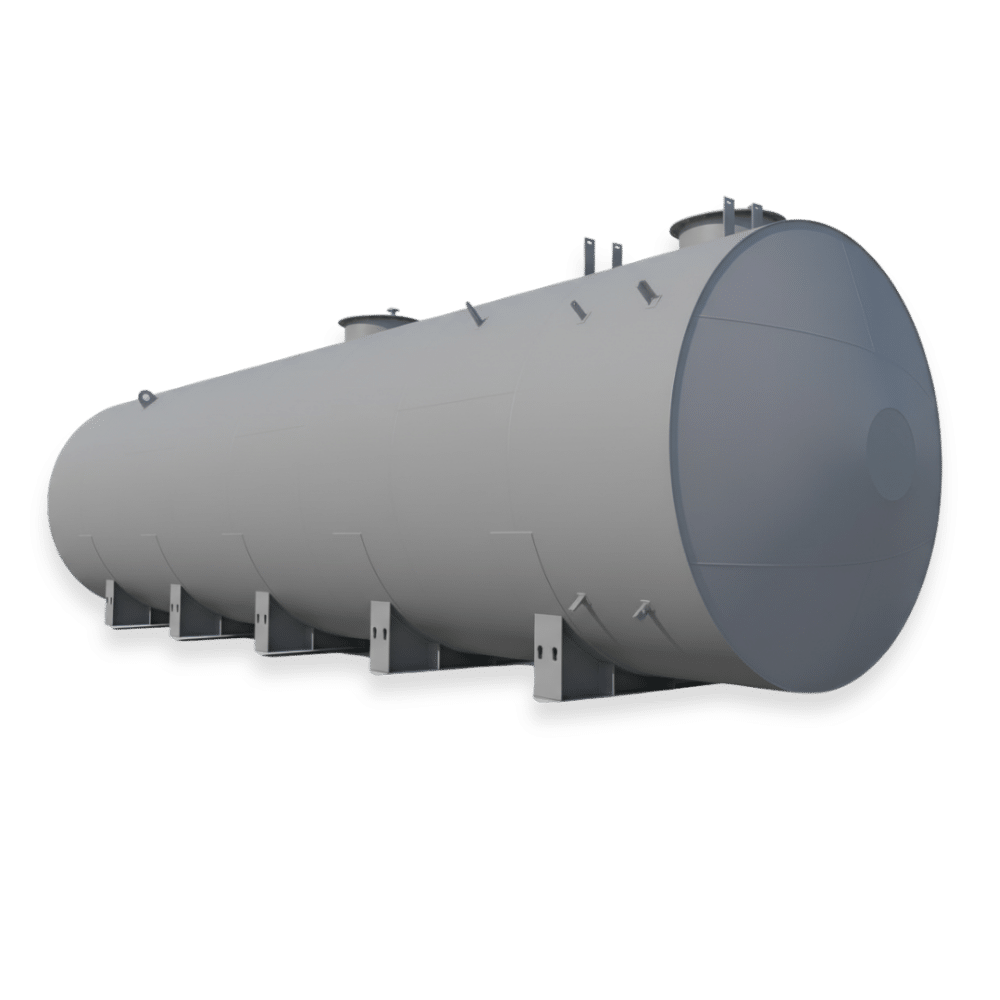

РГС-100 представляет собой горизонтальную цилиндрическую емкость, состоящую из:
- Цилиндрического корпуса (обечайки);
- Днищ (плоских или конических);
- Горловины;
- Штуцеров и патрубков;
- Опорной части;
- Навесного оборудования.
Завод Сталь Партнер изготавливает РГС-100 индивидуально по требованиям, отраженным в опросном листе заказчика. В случае необходимости к вышеописанным элементам конструкции могут добавиться дополнительные части.
Защита от коррозии РГС-100
По требованию опросного листа на готовый горизонтальный резервуар РГС-100 наносится антикоррозийное или гидроизоляционное покрытие, как на внешние части конструкции, так и на внутренние. Вид покрытия выбирается в соответствии с типом хранимой жидкости, климатическими условиями, а также температурой эксплуатации. Это могут быть различные эмали, грунты, цинконаполненные или эпоксидные покрытия.
Теплоизоляция РГС-100
РГС-100 может снабжаться трубным подогревателем или саморегулирующимся греющем кабелем с комплектом всех необходимых соединительных коробок и шкафом управления для предотвращения застывания хранимой жидкости, если того требует опросный лист. Кроме того, РГС-100 может быть теплоизолирован минеральной ватой с покровным слоем из оцинкованного листа, а его конструктивные части обработаны пенополиуретаном (ППУ) толщиной в зависимости от теплотехнических расчетов.
