Резервуар горизонтальный стальной
Изготавливаем горизонтальные стальные резервуары (РГС) и ёмкости подземного и наземного исполнения, объёмом от 3 м³ до 100 м³, с использованием нержавеющих и черных сталей.
Заказать оборудование
Что такое РГС?
Резервуар горизонтальный стальной (РГС) используется для хранения и выдачи различных промышленных жидкостей от 1-го до 4-го класса опасности.
Основа конструкции РГС — цилиндрический элемент (обечайка) с плоскими или пологими коническими днищами. В состав также входят горловина, штуцеры и патрубки.
По техническому регламенту срок службы всех изготавливаемых резервуаров составляет 10 лет и более. Емкости горизонтальные цилиндрические изготавливают в соответствии с ГОСТ, каждое изделие имеет сертификат и паспорт.
Сравнение РГС и РВС
Опрокидывание
Минимальный риск опрокидывания при высоких ветровых нагрузках.
Установка
Резервуары поставляются к месту установки в полностью собранном виде. если площадка готовка, после крепления можно подключать трубопроводы, автоматику и закачивать жидкость.
Размещение
Резервуар можно ставить в помещениях и под навесами. При установке подземного варианта глубина котлована меньше;
Обслуживание
Обслуживать горизонтальные емкости проще и удобнее, чем вертикальные.
Этапы производства РГС
Подготовка и согласование технического задания
На этом этапе заказчик заполняет опросный лист. Коммерческое предложение на изготовление резервуара формируется исходя из требований, указанных в опросном листе.
Скачать опросный лист
Проектирование, конструирование чертежей
Проектная и рабочая документация – основа производства резервуара, гарант предотвращения возможных ошибок, ускорение и упрощение процесса изготовления резервуара на производстве и их последующего монтажа.
Изготовление горизонтальных резервуаров
Каждый этап изготовления сопровождается обязательными мероприятиями по неразрушающему контролю сварных соединений, в объеме, утвержденном в проекте КМ, но не менее чем указанных в таблице №32 и 33 ГОСТа 31385-2016.
Транспортировка
По согласованию с заказчиком доставка готового резервуара осуществляется наиболее подходящим способом по срокам и цене, автотранспортом, ж/д полувагонами, а также речным и морским транспортом, до места монтажа по всей территории РФ.
Монтажные работы
«Сталь Партнёр» осуществляет полный комплекс услуг по монтажу горизонтальных резервуаров в соответствии с проектами КМ, ППР, требованиями ГОСТ 31385-2016. Работы проводят квалифицированные аттестованные специалисты, имеющие большой опыт в монтаже и реконструкции РГС.
Накопленный опыт и высокая квалификация проектировщиков «Сталь Партнер» позволяют нам в сжатые сроки разработать проект резервуара в полном соответствии с техническим заданием и требованиями опросного листа.
Игорь Мардасов
Основатель компании
Одностенные емкости цилиндрической формы с коническими и плоскими днищами. Для монтажа необходимы специальные стойки или опоры, приваренные к корпусу. Для технического обслуживания или ремонта в верхней части предусмотрена горловина. В наземных конструкциях могут быть использованы ребра жесткости или дополнительные кольца, обеспечивающие сохранение геометрии.
Одностенные конструкции с конусообразными днищами. Обычно емкости РГС располагают внутри казематов, защищающих от грунтовых вод и стойких к воздействию нефтепродуктов. Конструкции устанавливаются на седловых опорах, стандартный вариант размещения – ниже уровня промерзания грунта.
Двухслойная конструкция, в которой один цилиндр расположен внутри другого. Пространство между стенками может заполняться антифризом, тосолом или инертным газом (азот). Еще один вариант заполнения пространства между стенками резервуара — теплоизоляционный материал. За счет такой конструкции потери тепла снижаются до минимума, что увеличивает эффективность системы обогрева.
По конструкции аналогичен предыдущему варианту. Отличается по характеру использования, так как устанавливается под землей. Наружная часть обработана не только антикоррозионным, но и гидроизоляционным составом. Чаще всего такие варианты используют для хранения нефтепродуктов, так как риск утечки сведен к минимуму.
Типы РГС
При заполнении пространства между стенками азотом, контроль за за состоянием полости осуществляется через азотный узел. При использовании антифриза или азота, уровень жидкости контролируется через расширительный бачок.
РГС может быть как однокамерным, так и многокамерным, позволяющим хранить два и более типа жидкости в одном резервуаре. Внутри горизонтального резервуара будет установлена герметичная двойная перегородка для исключения смешивания жидкостей.
Для каждой камеры предусмотрена отдельная горловина и патрубки для закачивания и откачивания жидкости. При необходимости емкости оснащаются дополнительными комплектующими, указанными в опросном листе.
Производство горизонтальных стальных резервуаров
РГС изготавливается индивидуально, в соответствии с требованиями, отраженными в опросном листе заказчика. ООО «Сталь Партнёр» проектирует и изготавливает резервуары горизонтальные стальные в соотвествии со следующим нормативными актами:
- ОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»;
- ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия»;
- ПБ 03-384-00 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных»;
- ТУ 5265-002-30456536-2013;
- ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные».
В зависимости от характеристик хранимого продукта и климатических условий размещения РГС емкость может быть оснащена внутренним трубным подогревателем — для предотвращения застывания хранимого продукта с высокой вязкостью.
Также, по желанию заказчика, конструкция, взамен внутреннего подогревателя, может быть оснащена саморегулирующимся греющем кабелем с комплектом всех необходимых соединительных коробок и шкафом управления.
Дополнительно емкость может быть теплоизолированна минеральной ватой с покрывным слоем из листа оцинкованного или нанесением напыляемого пенополиуретана (ППУ) необходимой толщины.
Основные условия эксплуатации РГС:
- Максимальная плотность хранимого продукта — 1300 кг/м3;
- Температура эксплуатации не должна превышать плюс 90 °С, минимальный ее показатель – минус 65 °С;
- Давление в ёмкости с пологими коническими днищами — не более 0,05 МПа (0,5 кг/см2), в ёмкости с плоскими днищами — не более 0,04 МПа (0,4 кг/см2);
- Сейсмичность площадки строительства —определяется по СНиП- II-7-81;
- Толщина наземного резервуара — от 4-5 мм.
Конструктивные особенности
Объем горизонтальной емкости может составлять от 3 до 100 м3. Стандартными являются варианты на 3, 5, 10, 25, 50, 75 и 100 кубометров. Но под заказ возможно изготовление резервуара любой вместимости в соответствии с техническим заданием клиента.
Плоские днища обычно используют в конструкциях до 8 м. куб, в более крупных применяются конические. Для работы под давлением больше подойдет эллиптическая или сферическая форма днища.
Горловины и технологические люки входят в стандартную комплектацию. В конструкцию может входит ряд дополнительных элементов: смотровые площадки, ложементы, опоры, патрубки, фланцы, системы подогрева, лестницы, устройства для контроля уровня жидкости, сигнальное оборудование и т.д. Расположение элементов определяется на этапе проектирования.
Конструкция может быть усилена распорками изнутри или кольцами снаружи. Материал изготовления резервуаров, эксплуатируемых при температуре до -40 – сталь СТ3. Для более суровых условий применяется сталь 09Г2С.
Если в стальном горизонтальном резервуаре будет храниться кислота, щелочь, агрессивные химические составы, емкость изготавливается из нержавеющей стали. Этот же материал используется для питьевой воды и пищевых продуктов.
Для поддержания нужной температуры и защиты внешних стенок резервуара горизонтального стального используются такие решения:
- Саморегулирующийся греющий кабель. Отличается по мощности, подбирается исходя из требований проекта. Для упрощения системы и снижения затрат обычно кабель крепят в нижней части емкости и располагают его по заранее составленной схеме. В систему кроме нагревающего кабеля входят силовая и контрольная коробки, система крепления к стенкам и шкаф управления контуром электрического обогрева.
- Внутренний трубный подогреватель. Конструкция из труб в виде змеевика, поддерживающая оптимальную температуру внутри емкости. Для подогрева может применяться горячая вода, пар либо нагретый 60%-й раствор ДЭГа. Традиционная конструкция, отличается простотой эксплуатации и эффективностью, когда необходимо предотвратить застывание составов с высокой вязкостью.
- Для утепления наружной части горизонтальных цилиндрических резервуаров используется напыление из пенополиуретана. Для определения оптимальной толщины напыляемого ППУ проводятся теплотехнические расчеты. Этот вариант защищает не только от холода, но и от конденсата и коррозии. Пенополиуретан прочно держится на подготовленной металлической поверхности и стоек к воздействию большинства агрессивных веществ.

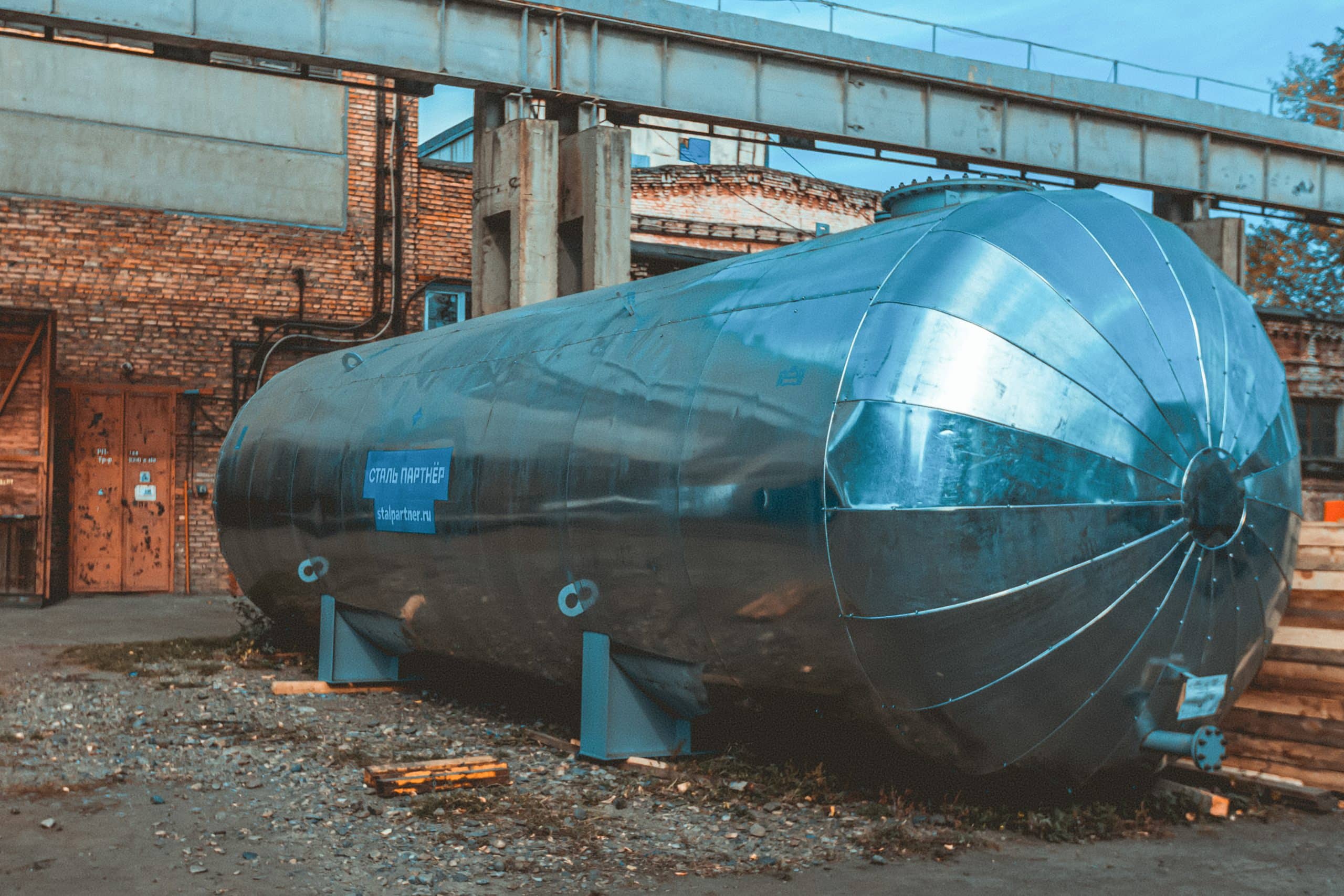

- Для утепления наружной части резервуаров горизонтальных РГС может применяться минеральная вата толщиной 50 мм и более. В этом случае используется покровное покрытие из оцинкованной стали, защищающее утеплитель от осадков. Этот вариант больше подходит для наземных конструкций.
- При необходимости горизонтальные емкости могут быть оснащены обогревателем и утеплены снаружи.
Резервуары горизонтальные стальные РГС нуждаются в защите от коррозии. Наружная часть обрабатывается грунтом ГФ-021 по умолчанию. Чаще всего поверх грунтовки наносят эмаль или краску на основе полиуретана в несколько слоев. Тип используемых составов и особенности обработки согласовываются перед началом производства и зависят от условий эксплуатации.
Подземные емкости РГС дополнительно обрабатывают полимерно-битумной мастикой или другим составом с аналогичными свойствами для создания гидроизоляционного слоя.
При необходимости резервуары окрашиваются и изнутри. Тип покрытия и его характеристики подбираются в зависимости от состава, который будет храниться в емкости. Если тара предназначена для питьевой воды, применяются только сертифицированные составы, пригодные для применения в пищевой сфере.

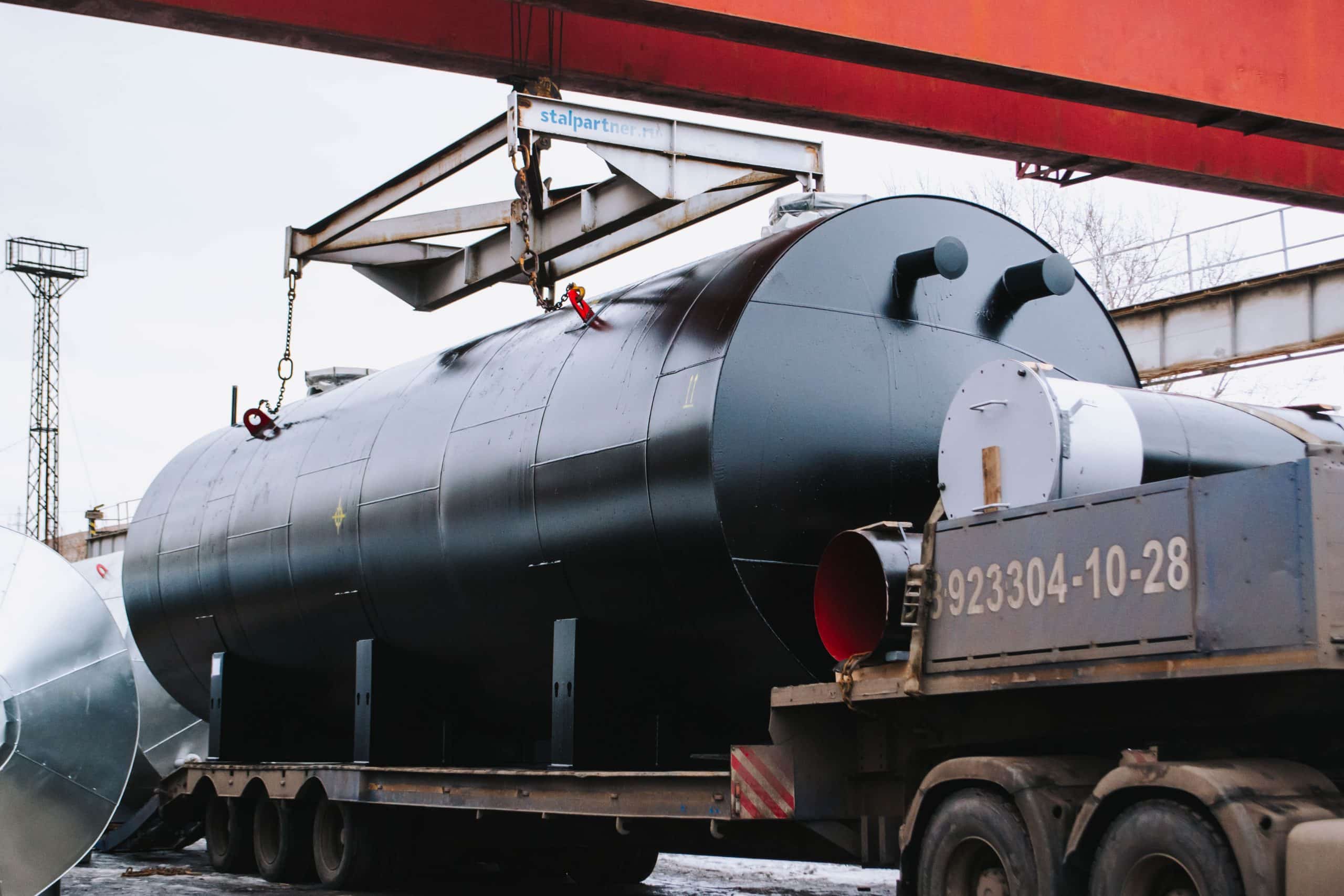

Одно из главных преимуществ РГС — возможность доставки к месту использования в полностью готовом виде, то есть сразу после разгрузки к ёмкости можно подключить трубопроводы и установить необходимую автоматику (КИПиА) для контроля за производственным процессом.
В случае, если габариты резервуара превышают установленные нормы транспортировки, в разобранном виде транспортируются площадка и ограждения (при их наличии).
Для упрощения погрузочно-разгрузочных работ и обеспечения простого монтажа, на горизонтальных емкостях есть проушины. Для установки требуется погрузчик или кран, все зависит от размера и массы конструкции.
При монтаже подземного резервуара его необходимо фиксировать его на основании металлическими хомутами. Это исключит смещение конструкции под воздействием грунтовых вод. Если в емкости будут храниться огнеопасные вещества, обязательно устройство системы заземления.
Резервуарное оборудование
Пробоотборники
Предназначены для забора аналитических проб продукта, находящегося в емкости.
Фланцы
Входит в состав таких изделий как изолирующее фланцевое соединение ИФС, используется для установки отборных диафрагм и др.
Устройства для размыва донных отложений
Предотвращает образование осадка в резервуарах для хранения нефтепродуктов.
Патрубок монтажный (ПМ)
Предназначен для установки технологического оборудования.
Патрубок приемо-раздаточный (ППР)
Предназначены для присоединения запорной арматуры и другого оборудования к резервуару.
Патрубок зачистной (ПЗ)
Предназначен для зачистки днищ резервуаров для хранения обводнённой нефти.
Патрубок замерного люка (ПЗЛ)
Предназначен для установки замерного люка и вентиляционной трубы.
Клапан дыхательный механический
Используется для сохранения герметичности резервуаров со светлыми нефтепродуктами, а также для регуляции давления паров в резервуарах.
Патрубок вентиляционный (ПВ)
Предназначен для вентиляции и исключения попадания посторонних предметов внутрь резервуаров.
Клапан дыхательный (КДС)
Предназначен для сохранения герметичности в резервуарах со светлыми нефтепродуктами (в газообразном состоянии) и поддержания давления в резервуаре.
Совмещенный дыхательный клапан механический (СМДК)
Предназначен для уменьшения потери продукта в испарении путем герметизации газов в резервуаре.
Приёмо-раздаточные устройства (ПРУ)
Предназначен для слива и взлива нефтепродуктов и авиатоплива в стальные вертикальные резервуары (РВС).
Клапан аварийный
Предназначены для аварийного сброса избыточного давления, при случаях интенсивного нагрева или кипения нефтепродукта.
Кран сифонный (КС)
Предназначен для хранения и раздачи нефтепродуктов стальных вертикальных резервуаров (РВС).
Заслонка поворотная (ЗП)
Предназначена для предотвращения потерь нефти и нефтепродуктов из резервуара.
Люк замерный (ЛЗ)
Предназначен для замера уровня и отбора проб нефтепродуктов в вертикальных и горизонтальных цилиндрических резервуарах.
Хлопушка с перепуском (ХП)
Предназначена для предотвращения потерь нефти и нефтепродуктов из резервуара в случае разрыва технологических трубопроводов или отказа размещенных на них запорных устройств.
Люк световой (ЛС)
Предназначен для замера уровня и отбора проб нефтепродуктов в вертикальных и горизонтальных цилиндрических резервуарах.
Люк-лаз ЛЛ, ЛЛ-600, ЛЛ-600х900, ЛЛ-500
Предназначен для проветривания резервуара во время ремонта и зачистки, а также для подъема крышки хлопушки при обрыве рабочего троса.
Механизмы управления хлопушкой
Предназначены для управления хлопушками резервуаров.
