Заслонка поворотная
Заслонка поворотная (ЗП) — это запорное устройство или затвор резервуара, которое применяется как самостоятельно, так и в составе приёмо-раздаточных устройств (ПРУ) для вертикальных стальных резервуаров (РВС). Она регулирует или полностью перекрывает поток продукта, обеспечивая надёжную работу оборудования при хранении и выдаче нефти и нефтепродуктов.
Преимущества использования:
- Надёжное перекрытие потока и герметичность.
- Простая конструкция и лёгкое обслуживание.
- Износостойкость и защита от коррозии.
* Характеристики и размеры могут отличаться при индивидуальном заказе.
Поворотные заслонки устанавливаются в приёмо-раздаточных узлах вертикальных стальных резервуаров для регулировки и перекрытия потока нефти, нефтепродуктов и других жидкостей. Они используются в технологических трубопроводах, системах налива и слива, а также при выполнении ремонтных и профилактических работ, где необходимо быстро и надёжно перекрыть поток.
В составе ПРУ поворотная заслонка выступает как затвор понтона резервуара, обеспечивая управляемое распределение продукта между патрубками и упрощая выполнение технологических операций.
Заслонки применяются на предприятиях нефтегазовой, химической, энергетической и перерабатывающей отраслей. В зависимости от условий работы могут изготавливаться в стандартном, огнеупорном или морозостойком исполнении, а также оснащаться ручным или механизированным приводом.
Заслонки активно применяются в производстве и хранении пищевых и побочных продуктов. Например, мы устанавливали шиберную заслонку УКЭМ-СА-НС-300-PN10-ЭП-М на емкость для хранения пивной дробины. Оборудование было смонтировано на постамент, что позволило подвозить грузовик и выгружать дробину через электронный шиберный затвор для резервуара. Этот проект показал эффективность использования заслонок в автоматизированных системах разгрузки, где важна точность дозирования и герметичность перекрытия потока.

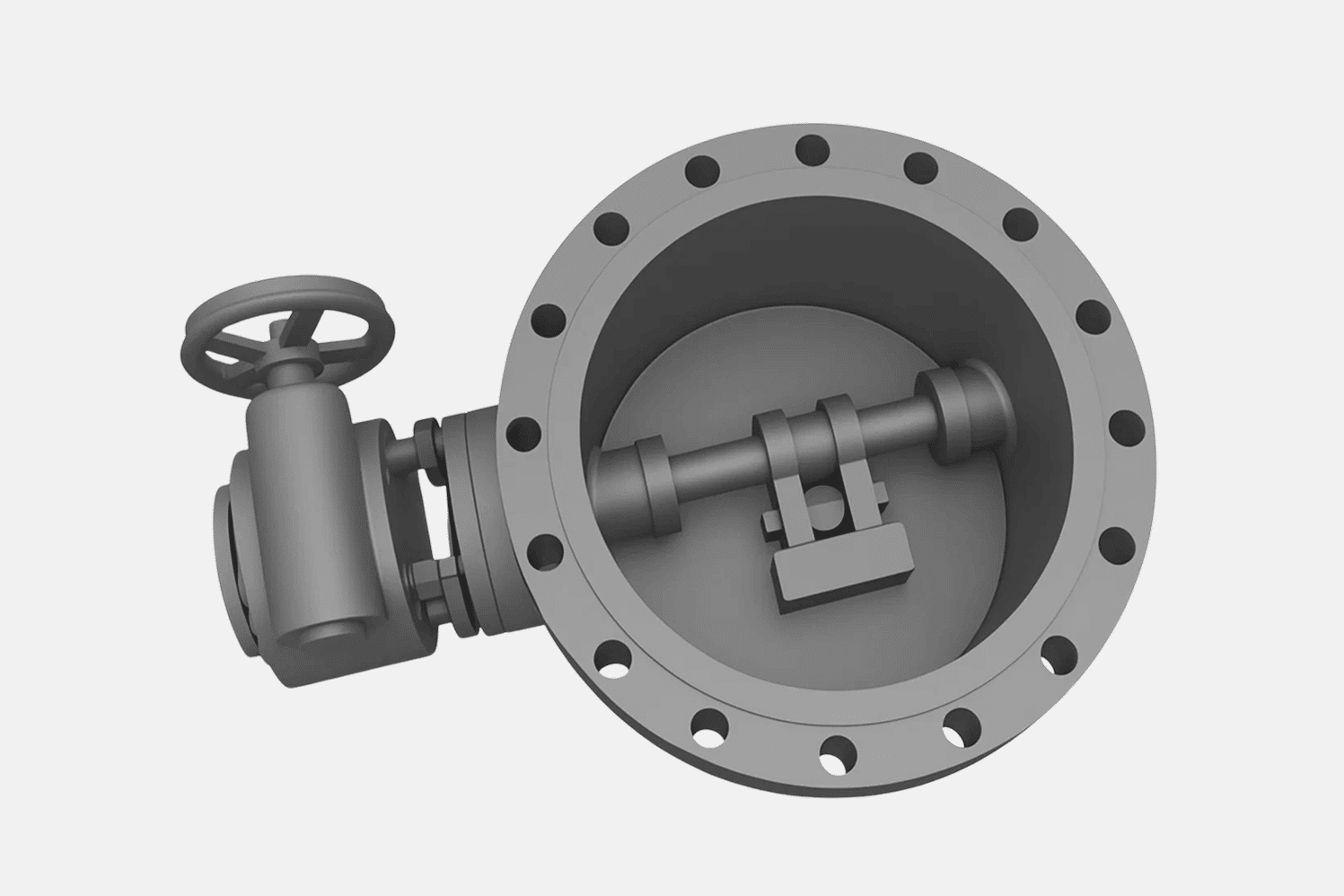

Заслонка поворотная состоит из корпуса, диска, оси, рычага, регулировочного винта и крепёжных элементов. Привод через муфту соединяется с осью и поворачивает диск примерно на 110°, что позволяет быстро открывать или закрывать поток. Такая система обеспечивает точное выполнение технологических операций и долговечность работы.
Климатические исполнения У и УХЛ
Заслонки выпускаются в исполнениях У и УХЛ, категория размещения 1 по ГОСТ 15150-69.
- Исполнение У (умеренный климат) предназначено для эксплуатации в регионах с умеренным климатом, где температурные колебания и влажность находятся в стандартных пределах.
Исполнение УХЛ (умеренный и холодный климат) рассчитано на работу в более холодных и влажных условиях, характерных для северных и умеренно-холодных регионов.
| Модель | DN, мм | L, мм | Габариты (H×D), мм | Присоединение D1, мм | Давление, МПа |
| ЗП-100 | 100 | 160 | 275×215 | 180 | 1,6 |
| ЗП-150 | 150 | 200 | 335×280 | 240 | 1,6 |
| ЗП-250 | 250 | 250 | 495×405 | 355 | 1,6 |
| ЗП-300 | 300 | 250 | 566×460 | 410 | 1,6 |
| ЗП-400 | 400 | 355 | 675×580 | 525 | 1,6 |
| ЗП-500 | 500 | 350 | 830×710 | 650 | 1,6 |
| ЗП-700 | 700 | 420 | 1000×910 | 840 | 1,6 |
Прочее дополнительное оборудование
Пробоотборники
Предназначены для забора аналитических проб продукта, находящегося в емкости.
Устройства для размыва донных отложений
Предотвращают образование осадка в резервуарах для хранения нефтепродуктов.
Клапаны (КДС, КДМ, СМДК)
Используются для герметизации резервуаров, уменьшения потерь, поддержания давления.
Приёмо-раздаточные устройства (ПРУ)
Для слива и взлива нефтепродуктов в стальные вертикальные резервуары (РВС).
Люки для резервуаров (ЛС, ЛЗ, ЛЛ)
Для замера уровня и отбора проб, проветривания резервуара во время ремонта и зачистки.
Хлопушка с перепуском (ХП)
Для предотвращения потерь в случае разрыва технологических трубопроводов.
