Устройства для размыва донных отложений
Устройства для размыва донных отложений используются в резервуарах с нефтью, нефтепродуктами и другими жидкостями. Это оборудование помогает поддерживать однородность продукта, предотвращает образование осадка и снижает расходы на очистку.
- Поддерживают осадок во взвешенном состоянии
- Устанавливаются без демонтажа резервуара
- Используются на всех этапах хранения и подготовки продукта
* Характеристики и размеры могут отличаться при индивидуальном заказе.
Устройства для размыва донных отложений — это оборудование, которое монтируется внутри резервуаров с нефтью и нефтепродуктами для предотвращения скопления тяжелых осадков на дне.
Такие отложения неизбежно формируются при длительном хранении — это парафины, механические примеси, вода и другие фракции, выпадающие из продукта. Если их своевременно не перемешивать и не удалять, снижается полезный объём резервуара, ухудшаются характеристики нефти и растёт риск коррозии днища.
Применение устройств для размыва донных отложений особенно актуально для вертикальных стальных резервуаров (РВС) вместимостью от 1 000 до 75 000 м³. В таких условиях важно обеспечить постоянную циркуляцию или перемешивание жидкости, чтобы осадки не успевали оседать. Устройства могут применяться как на этапе хранения, так и в процессе подготовки продукта к транспортировке или переработке.
В ассортимент таких решений входят различные типы оборудования: электромеханические мешалки с пропеллером, веерные сопла и гибридные устройства с гидравлическими блендерами.
Принцип действия устройств для размыва донных отложений зависит от конструкции конкретного девайса, но основная задача одна — создать поток продукта, который будет увлекать донный осадок и удерживать его во взвешенном состоянии до момента полной откачки. Электромеханические системы размыва донных отложений в резервуаре, такие как серия НХ, создают направленную струю с помощью пропеллера, приводимого в движение электродвигателем через редуктор. Благодаря шарнирному узлу и системе фиксации, мешалка может изменять направление струи, охватывая как можно большую площадь дна резервуара.

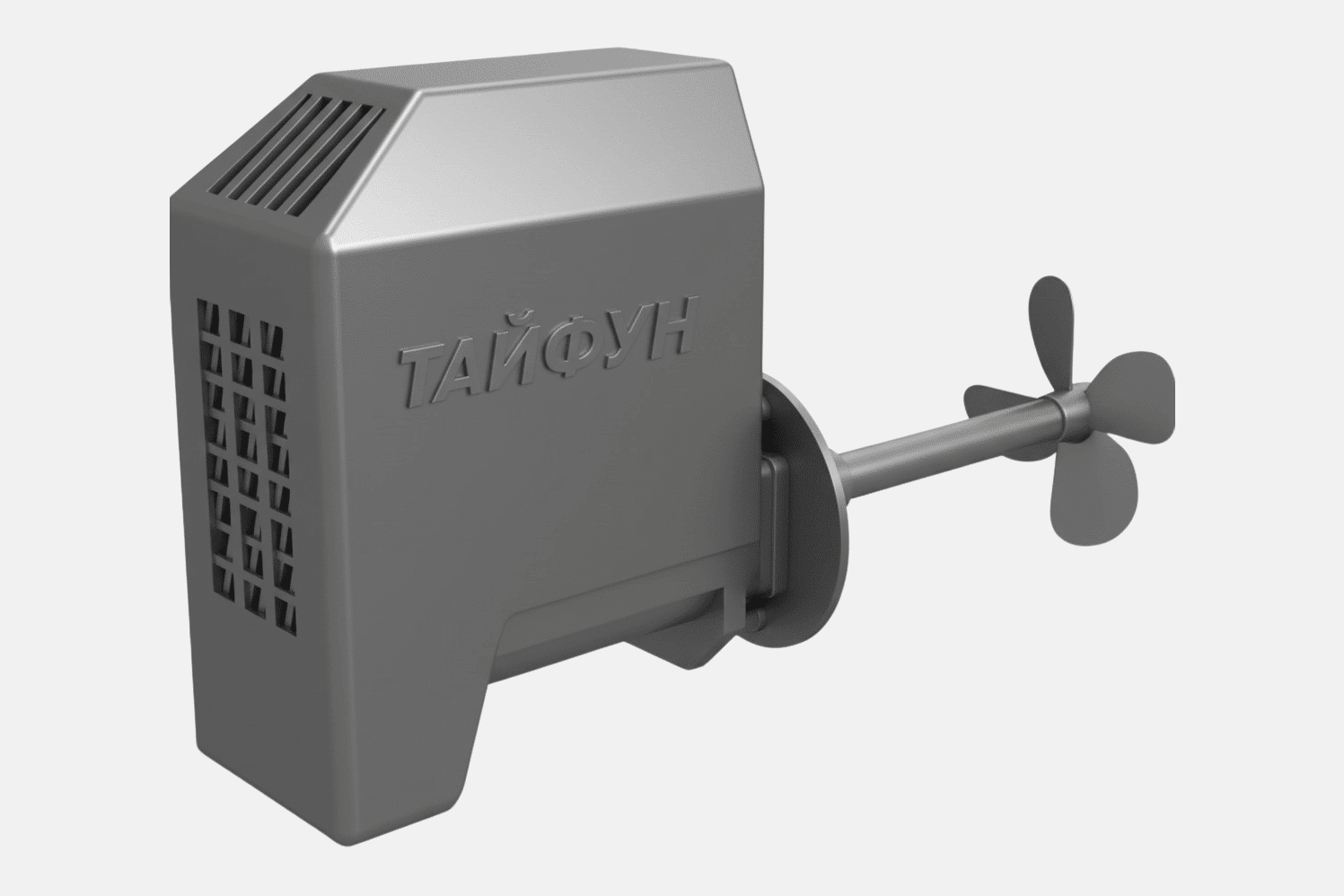

В устройствах для размыва донных отложений типа «Тайфун» перемешивание происходит за счёт возвратно-углового движения вала пропеллера, что формирует затопленную струю нефти, направленную вдоль днища. Такая конструкция позволяет эффективно разрушать скопившиеся парафиновые и механические отложения. Кроме того, устройство периодически меняет направление вращения, обеспечивая равномерное перемешивание всего объёма жидкости. При работе в крайних положениях вала создаётся круговое движение всей массы продукта.
Веерные сопла (СВ и СВК-ЭН) формируют турбулентные потоки за счёт подачи нефти под давлением через кольцевые щели. Потоки направляются на дно резервуара и срывают осадок с поверхности. Некоторые модели дополнительно оснащены вертикальными блендерами, которые перемешивают продукт лопастями. За счёт отсутствия движущихся элементов такие устройства для размыва донных отложений отличаются высокой надёжностью, долгим сроком службы и минимальной потребностью в обслуживании. Важно, что такие сопла могут работать от штатного насоса резервуара, без подключения электропривода.
| Модель | Тип установки | Вязкость продукта, мм²/с | Температура, °C | Объём резервуара, м³ | Диаметр пропеллера, мм | Частота вращения, об/мин | Масса, кг | Габариты, мм |
| Тайфун-24 | Люк | до 40 (можно выше по заказу) | – | 20 000–75 000 | – | – | – | D=600, L=1034 |
| НХ (базовая серия) | Люк | до 300 | до 100 | 3 000–100 000 | 700 / 600 / 500 | 365 | 500–600 | 1600×755×1600 |
| НХ-Д | Люк | до 300 | до 100 | 500–50 000 | 700 / 600 / 500 | 365 | 500–620 | 1600×755×1600 |
| НХ-Н | Люк | до 300 | до 100 | 200–5 000 | 600 / 500 | 365 | 500–590 | 1600×755×1600 |
| НХ-НД | Люк | до 300 | до 200 | 300–5 000 | 600 / 500 | 365 | 500–550 | 1600×640×1600 |
| НХ-НМ | Люк | до 300 | до 100 | до 3 000 | 500 | 280 | 220 | 1570×600 |
| СВ-1200 | Дно | – | – | до 5 000 | – | – | 141,2 | 1200×232 |
| СВ-1200М | Дно | – | – | до 5 000 | – | – | 77,5 | 580×322 |
| СВ-1200БГ/БВ | Дно | – | – | 5 000–20 000 | – | – | 90–121 | до 1200×1100 |
| СВ-1200Г | Дно | – | – | 5 000–50 000 | – | – | 121 | 1200×665×900 |
| СВК-ЭН | Дно | – | -40…+90 | 1 000–50 000 (и ЖБР) | – | – | 6–35 | до 485×360 |
Прочее дополнительное оборудование
Пробоотборники
Предназначены для забора аналитических проб продукта, находящегося в емкости.
Клапаны (КДС, КДМ, СМДК)
Используются для герметизации резервуаров, уменьшения потерь, поддержания давления.
Приёмо-раздаточные устройства (ПРУ)
Для слива и взлива нефтепродуктов в стальные вертикальные резервуары (РВС).
Люки для резервуаров (ЛС, ЛЗ, ЛЛ)
Для замера уровня и отбора проб, проветривания резервуара во время ремонта и зачистки.
Заслонка поворотная (ЗП)
Предназначена для предотвращения потерь нефти и нефтепродуктов из резервуара.
Хлопушка с перепуском (ХП)
Для предотвращения потерь в случае разрыва технологических трубопроводов.
