По конструктивным особенностям горизонтальные резервуары РГС делят на типы:
- резервуар горизонтальный стальной надземный одностенный (РГСН);
- резервуар горизонтальный стальной подземный одностенный (РГСП);
- резервуар горизонтальный стальной надземный двустенный (РГСНД);
- резервуар горизонтальный стальной подземный двустенный (РГСПД).
Резервуар может быть однокамерным и многокамерным (для хранения двух типов жидкости в одном резервуаре). Внутри РГС будет установлена герметичная двойная перегородка для исключения смешивания жидкостей.
ООО «Сталь Партнёр» при проектировании и изготовлении наземных резервуаров (РГС) руководствуется следующими нормативными документами:
ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия»
ПБ 03-384-00 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
ТУ 5265-002-30456536-2013
Сварка основных конструкций резервуаров на нашем заводе выполняется автоматической сваркой под флюсом по ГОСТ 8713-79.

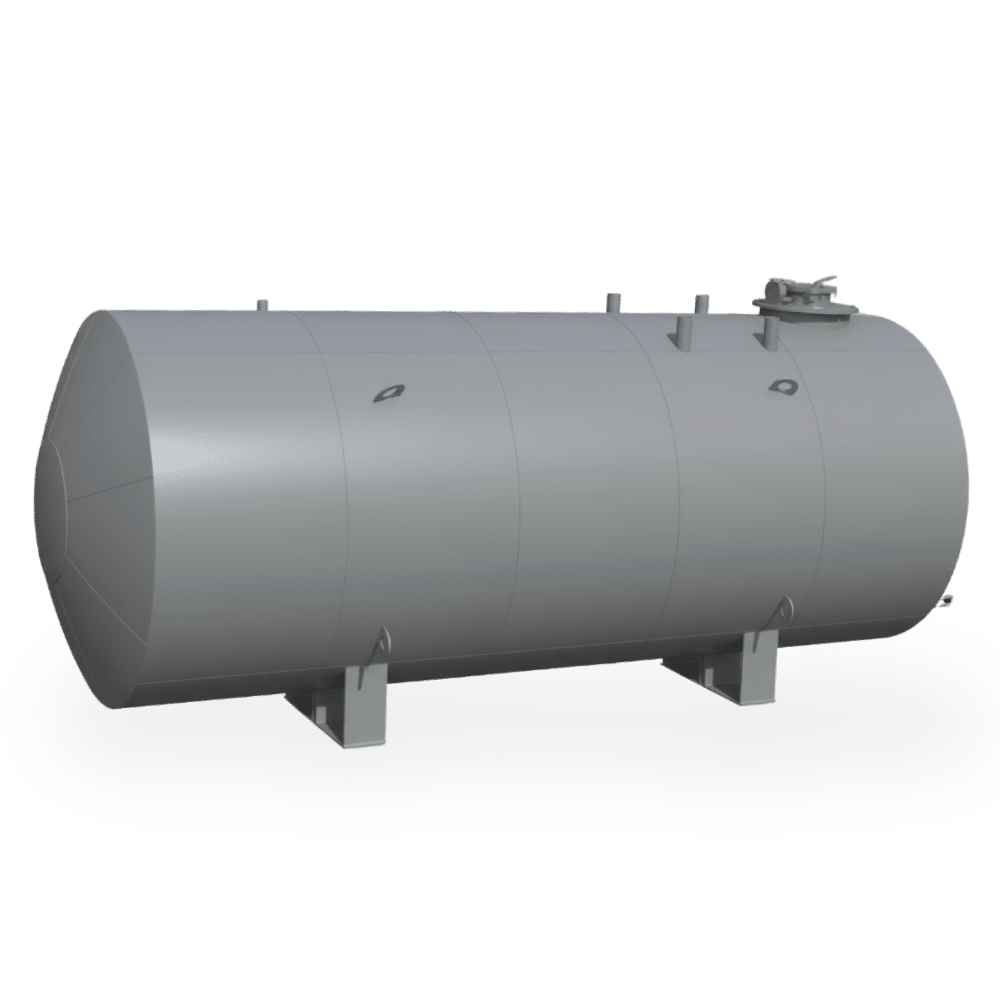

РГС-25 представляет собой горизонтальный цилиндрический корпус (обечайку) с плоскими либо пологими коническими днищами, а также снабжен горловиной, штуцерами и патрубками.
РГС-25 изготавливается индивидуально по требованиям отраженными в опросном листе заказчика.
После изготовления на резервуар наносится антикоррозионное или гидроизоляционное наружное и внутреннее покрытие. По требованию опросного листа, емкости могут быть теплоизолированны минеральной ватой с покровным слоем из листа оцинкованного или нанесением напыляемого пенополиуретана (ППУ) толщиной в зависимости от теплотехнических расчетов.
Резервуар устанавливается на седловые металлические ложементы (опоры) по ОСТ 26-2091-93 или дополнительному прочностному расчету.

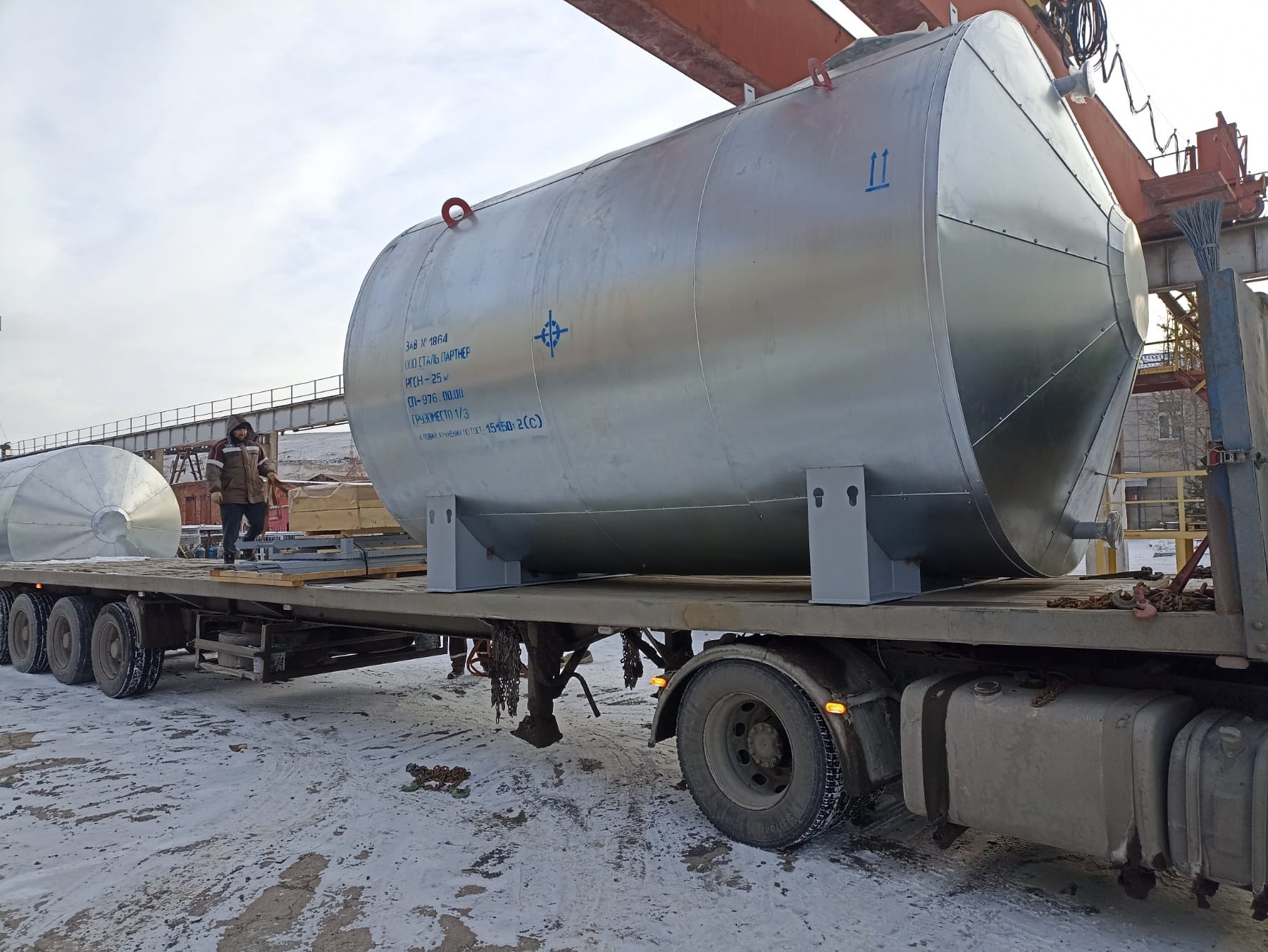

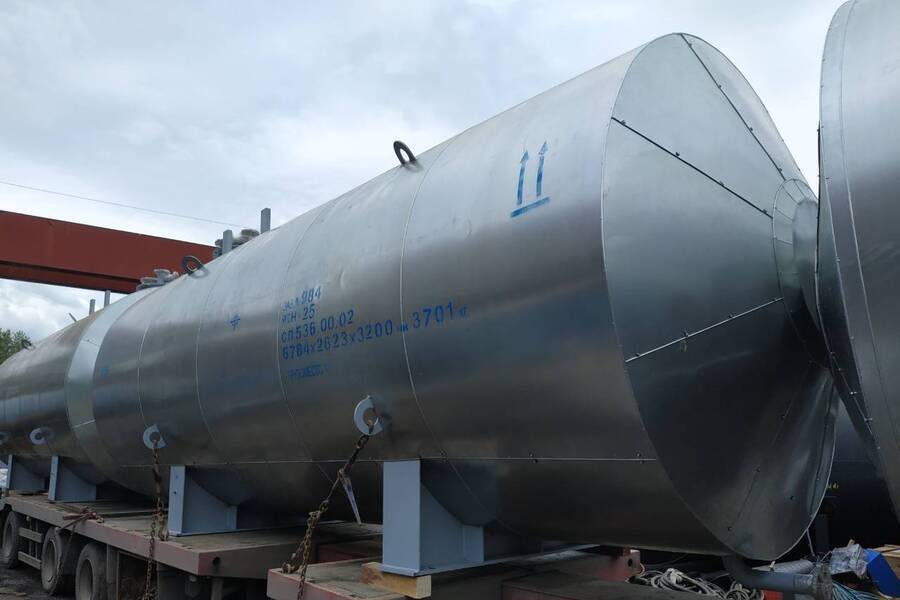

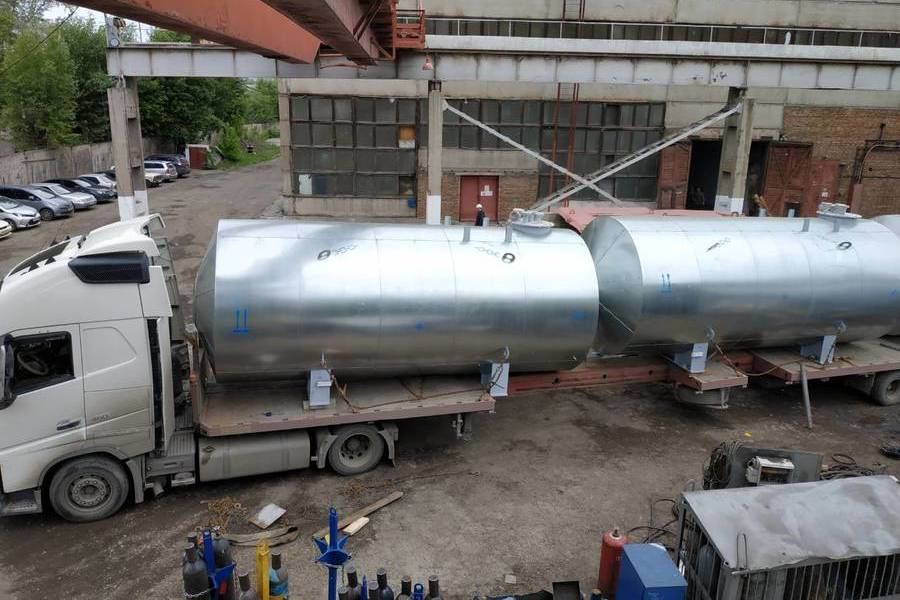

Доставка осуществляется на объект в полной заводской готовности и собранном виде. В случаях превышения транспортного габарита, площадка и ограждения транспортируются в разобранном виде.
В зависимости от хранимого продукта и климатических условий размещения резервуара, РГС-25 может поставляться со внутренним трубным подогревателем для предотвращения застывания хранимого продукта с высокой вязкостью. Также, по требованию опросного листа, резервуар взамен внутреннего подогревателя может быть укомплектован саморегулирующимся греющем кабелем с комплектом всех необходимых соединительных коробок и шкафом управления.
Завод ООО «Сталь Партнёр» может укомплектовать РГС-25 любым резервуарным оборудованием:
- Клапан дыхательный;
- Клапан дыхательный механический;
- Совмещенный механический дыхательный клапан;
- Незамерзающий дыхательный клапан механический;
- Краны сифонные;
- Уровнемеры;
- Сигнализаторы уровня;
- Огневые преградители;
- Хлопушки;
- Механизмы управления хлопушками;
- Краны шаровые;
- Задвижки и пр.
Резервуар горизонтальный РГС-25 м3 применяется в широком спектре отраслей, где требуется хранение и выдача жидких веществ в ограниченном объеме. Конструкция и объем емкости делают модель универсальной для объектов с умеренным потреблением жидких технологических или энергетических продуктов.
Типичные области применения резервуар РГС 25 м3:
- Нефтегазовая промышленность — для хранения светлых и темных нефтепродуктов, в том числе дизельного топлива, бензина и сырой нефти;
- Автозаправочные станции и мини-НПЗ — в подземном исполнении РГС-25 используется как основная емкость хранения топлива;
- Промышленные предприятия — для хранения технологических жидкостей, технической воды, масел и теплоносителей;
- Системы резервного теплоснабжения — в качестве емкости для мазута или другого топлива, используемого для котельных;
- Пожарные резервуары — для хранения запаса воды в системах противопожарной безопасности;
- Сельское хозяйство — для хранения удобрений, воды для орошения и жидких кормов;
- Химическая и пищевая промышленность — при условии выбора соответствующего материала и антикоррозионной защиты, возможна эксплуатация с неагрессивными жидкостями.
Для каждого из указанных применений РГС-25 адаптируется за счет выбора исполнения (одностенное/двустенное, наземное/подземное), подбора стали, нанесения гидроизоляции, обогрева и теплоизоляции. Возможна установка технологических колодцев, уровнемеров, насосов и другого оборудования в зависимости от конкретных задач объекта.
Оптимальный объем в 25 м³ делает резервуар РГС-25 особенно востребованным на объектах, где требуется обеспечить устойчивое хранение при ограниченной площади. В Красноярске и других городах Сибири такие резервуары часто применяются в котельных, на логистических базах, производственных площадках и в системах водоснабжения удалённых поселков.
Номинальный объем резервуара: 25 м³
Хранимый продукт: вода (питьевая и техническая), нефть, масла (в т.ч. трансформаторное), дизельное топливо, бензин, щелочи, кислоты и т.д.
Максимальный уровень налива продукта: до 95% от геометрического объема (в зависимости от сейсмичности и расчетам на прочность)
Плотность продукта: не более 1300 кг/м³
Температура эксплуатации: не выше плюс 90 °С и не ниже минус 65 °С
Расчетное давление: гидростатическое давление столба жидкости (налив)
Рабочее давление: атмосферное
Температура наиболее холодных суток с обеспеченностью 0,98 по СП 131.13330.2012: не ниже минус 60 °С
Сейсмичность площадки строительства: определяется по СНиП- II-7-81.
Толщина теплоизоляции: уточняется в опросном листе или теплотехническими расчетами
Припуск на коррозию: по требованию опросного листа
Срок службы резервуара: не менее 10 лет
Группа аппарата: определяется по ГОСТ 34347-2017.;
