Основное преимущество горизонтальных резервуаров перед вертикальными это то, что горизонтальные резервуары можно доставить к месту использования в полностью готовом виде. Сразу после разгрузки к резервуару можно подключить технологические трубопроводы, а также установить всю автоматику (КИПиА) для контроля за технологическим процессом.

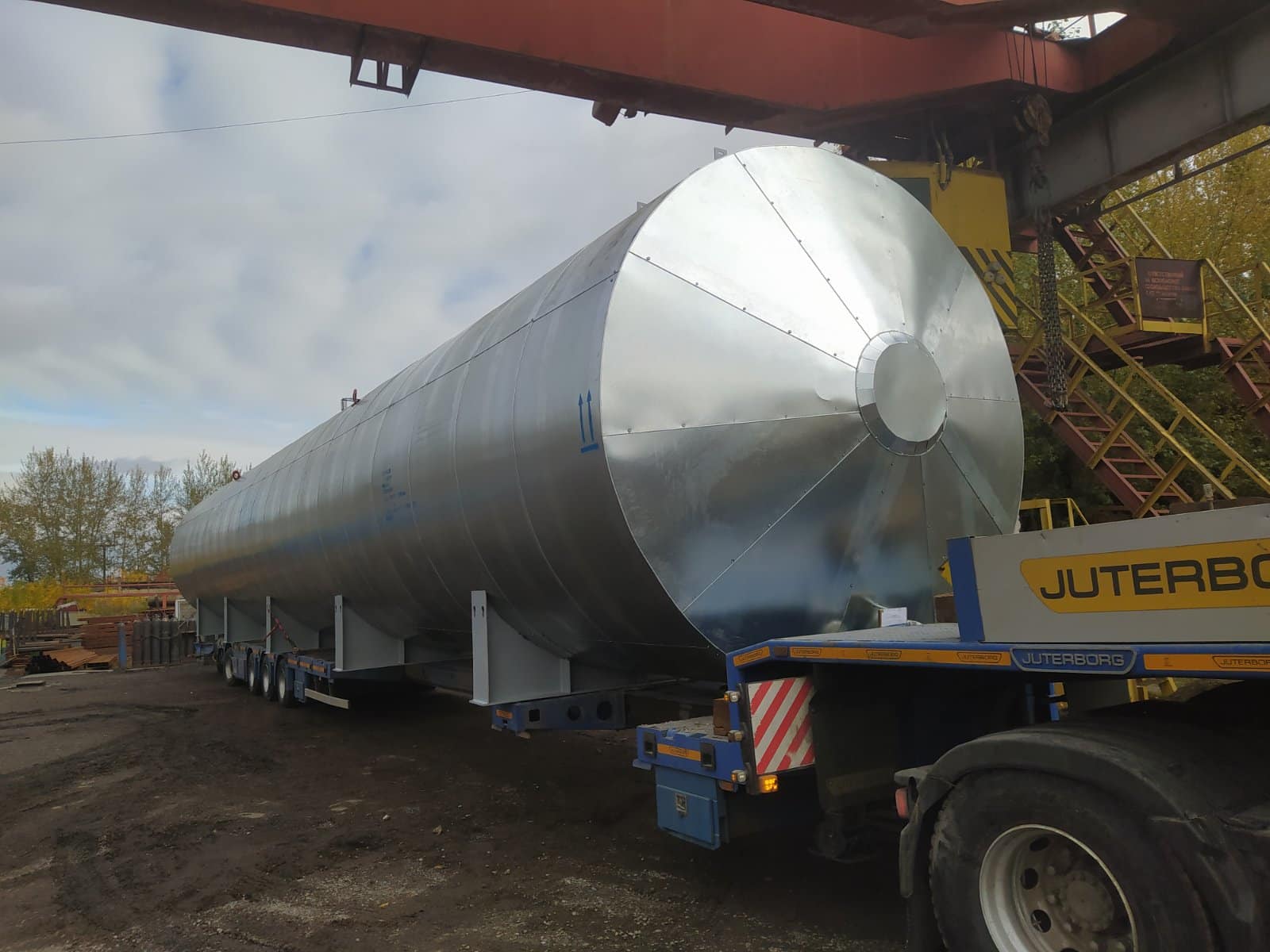

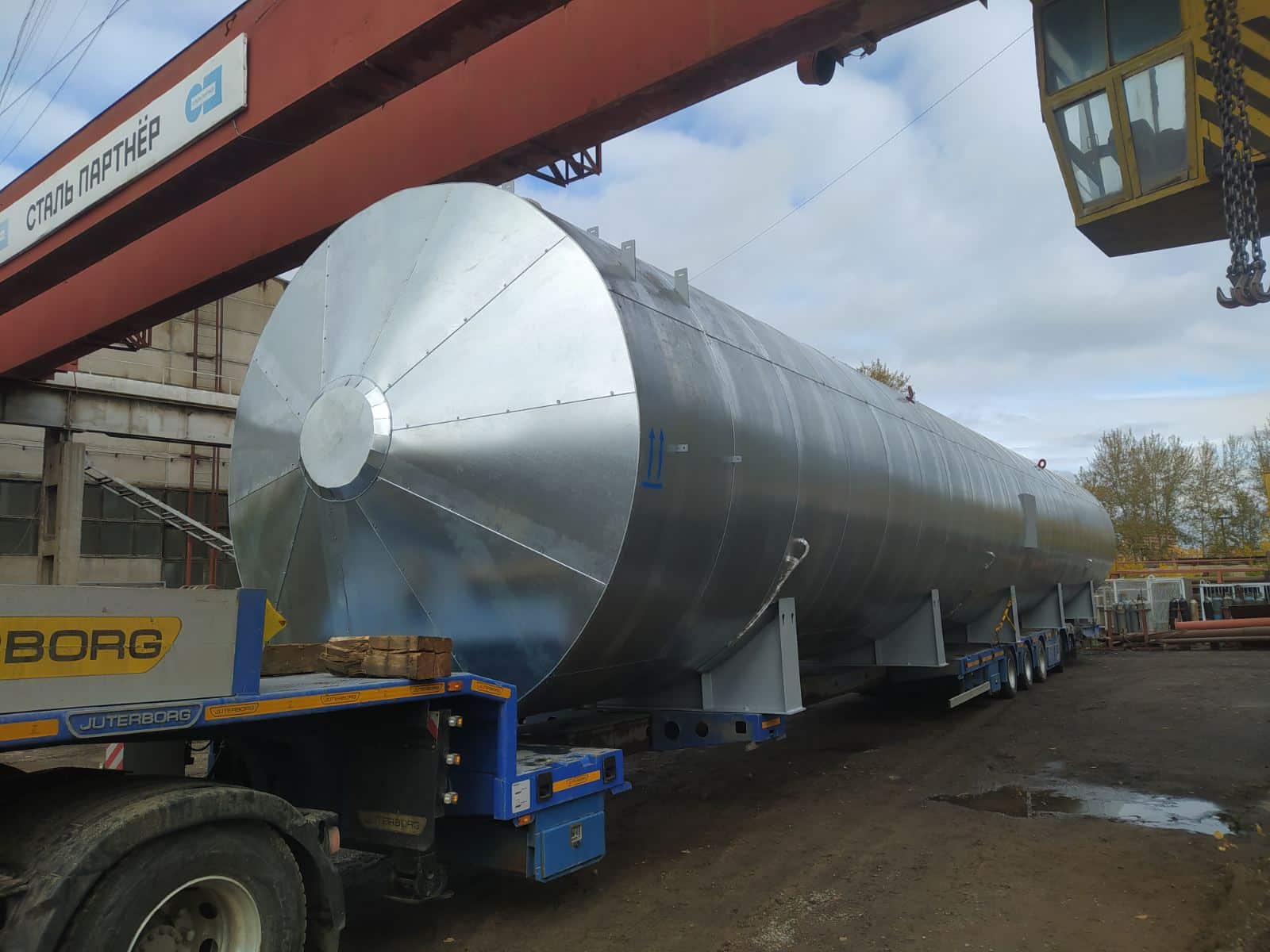

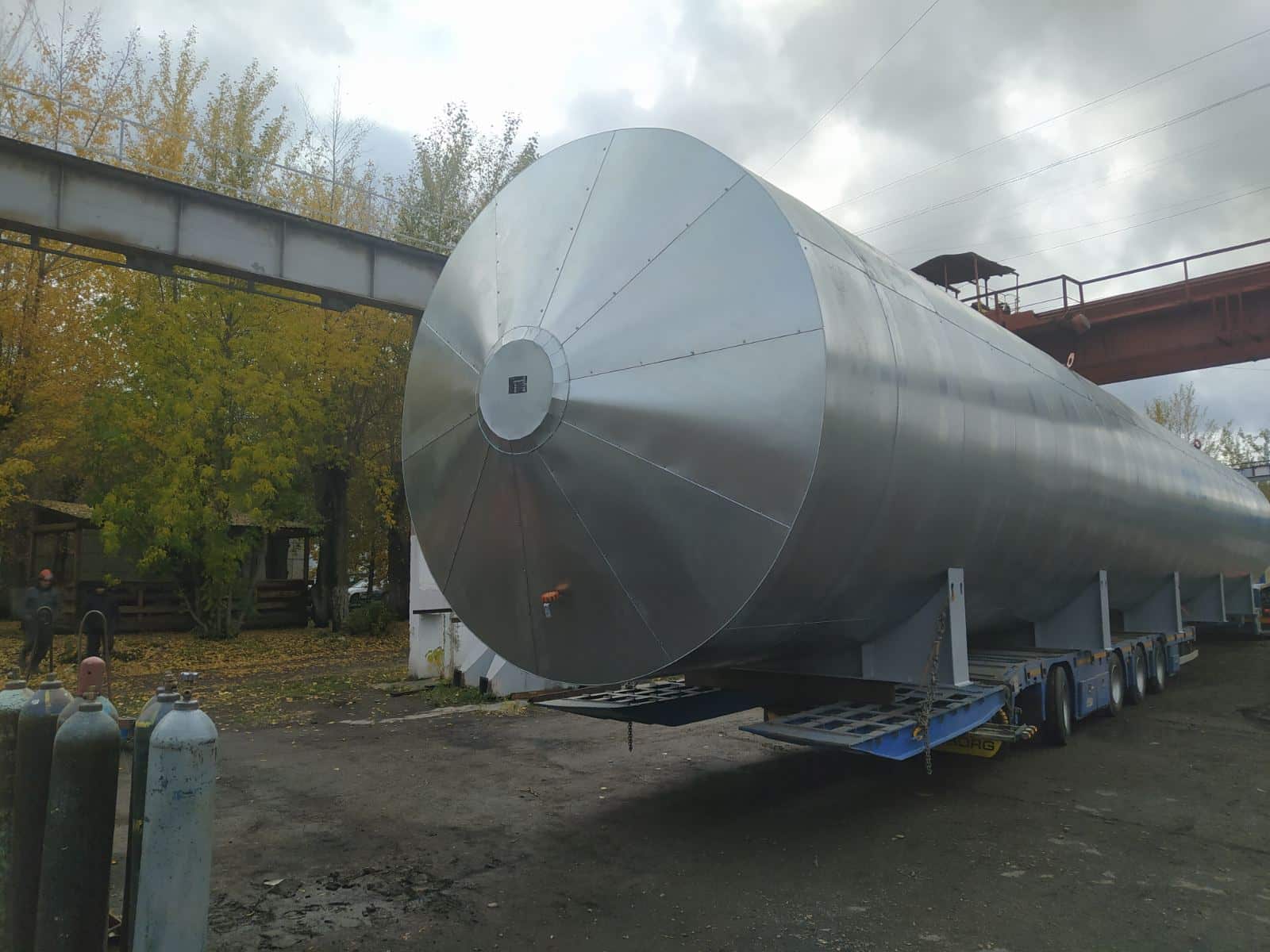

Завод Сталь Партнёр изготавливает РГС-200 индивидуально по требованиям отраженными в опросном листе заказчика. Доставка осуществляется на объект в полной заводской готовности и собранном виде.
Нормативные документы
ООО «Сталь Партнер» при проектировании и изготовлении наземных горизонтальных резервуаров РГС-200 руководствуется следующими нормативными документами:
- ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия»
- ПБ 03-384-00 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных»
- ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
- ТУ 5265-002-30456536-2013
- Сварка основных конструкций резервуаров на нашем заводе выполняется автоматической сваркой под флюсом по ГОСТ 8713-79.
- Резервуары устанавливаются на седловые металлические ложементы (опоры) по ОСТ 26-2091-93.
Варианты исполнения горизонтальных резервуаров РГС-200
Горизонтальные резервуары РГС-200 могут изготавливаться в различных вариантах исполнения в зависимости от расположения, количества стенок и камер.
По размещению относительно земной поверхности, РГС-200 могут быть:
- Надземные (РГСН-200)
- Подземные (РГСП-200)
В зависимости от количества стенок, РГС-200 делятся на:
- Одностенные (РГС-200)
- Двустенные (РГСД-200)
Резервуар РГС-200 может быть как однокамерным, так и многокамерным (для хранения нескольких типов жидкости в одном резервуаре). В этом случае внутри РГС-200 устанавливается герметичная двойная перегородка для исключения смешивания жидкостей.

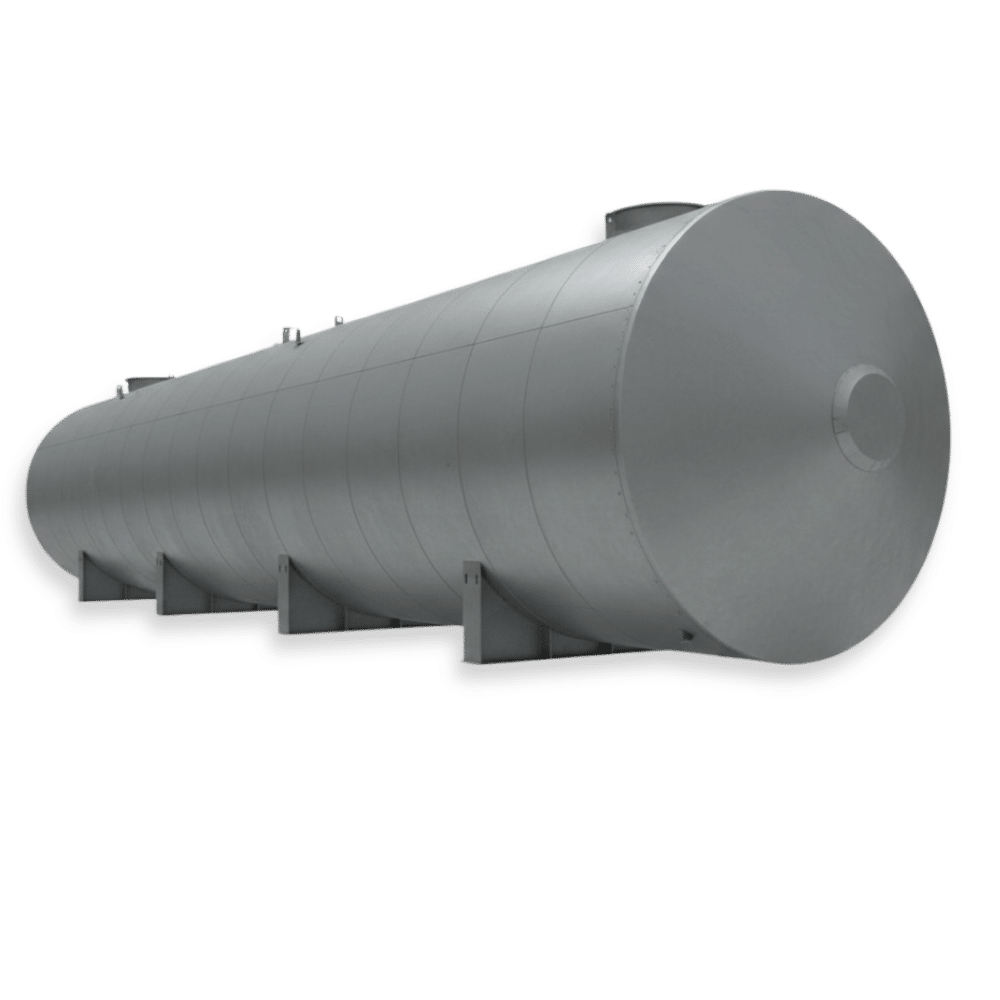

Конструктивные элементы РГС-200
Основными конструктивными элементами РГС-200 являются:
- Горизонтальный цилиндрический корпус (обечайка);
- Плоские либо пологие конические днища;
- Горловина (в случае подземного исполнения);
- Штуцеры и патрубки;
- Опорная часть;
- Навесное оборудование.
В зависимости от требований опросного листа заказчика, конструктивные элементы РГС-200 могут меняться или дополняться в случае необходимости.
Защита от коррозии РГС-200
На готовый горизонтальный резервуар РГС-200 наносится антикоррозионное наружное и внутреннее покрытие. Для защиты от коррозии применяются различные эмали, грунты, цинконаполненые и эпоксидные покрытия. Выбор покрытия зависит от температуры эксплуатации, химических свойств хранимой жидкости, а также наружных климатических условий.
Теплоизоляция РГС-200
По требованию опросного листа, горизонтальные емкости РГС-200 могут быть теплоизолированы минеральной ватой или пенополиуретаном (ППУ). Кроме того, РГС-200 могут поставляться со внутренним трубным подогревателем для предотвращения застывания хранимого продукта с высокой вязкостью. Также, по требованию опросного листа, горизонтальный резервуар взамен внутреннего подогревателя может быть укомплектован саморегулирующимся греющем кабелем с комплектом всех необходимых соединительных коробок и шкафом управления.
