Номинальный объем резервуара: 70 м³
Хранимый продукт: вода (питьевая и техническая), нефть, масла (в т.ч. трансформаторное), дизельное топливо, бензин, щелочи, кислоты и т.д.
Максимальный уровень налива продукта: до 95% от геометрического объема (в зависимости от сейсмичности и расчетам на прочность)
Плотность продукта: не более 1300 кг/м³
Температура эксплуатации: не выше плюс 90 °С и не ниже минус 65 °С
Расчетное давление: гидростатическое давление столба жидкости (налив)
Рабочее давление: атмосферное
Температура наиболее холодных суток с обеспеченностью 0,98 по СП 131.13330.2012: не ниже минус 60 °С
Сейсмичность площадки строительства: определяется по СНиП- II-7-81.
Толщина теплоизоляции: уточняется в опросном листе или теплотехническими расчетами
Припуск на коррозию: по требованию опросного листа
Срок службы резервуара: не менее 10 лет
Группа аппарата: определяется по ГОСТ 34347-2017.;
Описание
Благодаря размещению под землей РГСП защищены от перепадов температур, механических воздействий и солнечного излучения, что значительно увеличивает срок их эксплуатации. Конструкции изготавливаются из качественной углеродистой стали с применением специальных антикоррозийных покрытий и теплоизоляции.
Такие резервуары незаменимы для предприятий, которым требуется надежное и долговечное решение для хранения больших объемов жидкостей в условиях ограниченной площади.
ООО «Сталь Партнёр» при проектировании и изготовлении подземных резервуаров (РГСП) руководствуется следующими нормативными документами:
ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия»
ПБ 03-384-00 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
ТУ 5265-002-30456536-2013
Сварка основных конструкций резервуаров на нашем заводе выполняется автоматической сваркой под флюсом по ГОСТ 8713-79.

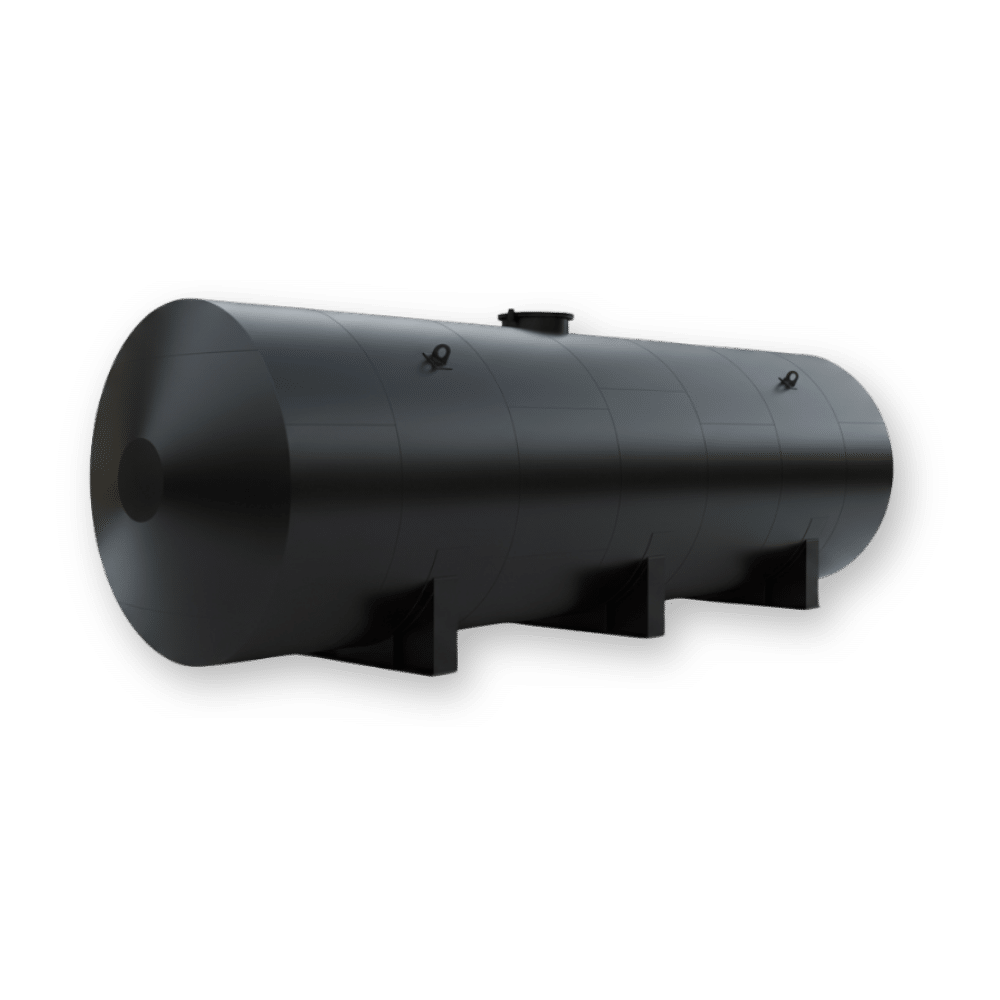

Корпус РГСП-70 — это цилиндрическая оболочка, изготовленная из прочной углеродистой стали. Сварные соединения обеспечивают полную герметичность и высокую стойкость к внутреннему давлению и нагрузкам грунта. Толщина металла подбирается индивидуально в зависимости от объема резервуара и условий эксплуатации.
Днища РГСП-70 закрывают торцы корпуса и придают резервуару дополнительную прочность. В зависимости от назначения они могут быть эллиптическими, коническими или сферическими.
Резервуары оснащаются технологическими люками, обеспечивающими доступ внутрь для обслуживания и осмотра. Патрубки служат для подачи, слива и отбора жидкости, а также подключения к инженерным системам. В зависимости от комплектации резервуары могут иметь дренажные штуцеры, воздушники и контрольные трубопроводы. Все соединительные элементы изготавливаются с учетом требований безопасности и удобства эксплуатации.
Каждый РГСП покрывается специальными составами, препятствующими разрушению металла под воздействием влаги, грунтовых вод и агрессивных сред. Внешняя поверхность резервуара дополнительно защищается гидроизоляцией и может иметь полиуретановое или эпоксидное покрытие. Такая обработка значительно продлевает срок службы оборудования и снижает расходы на его обслуживание.
Резервуары оборудуются надежными опорными элементами, которые обеспечивают устойчивость конструкции в процессе монтажа и эксплуатации. Опоры помогают равномерно распределить нагрузку на грунт и предотвращают смещение емкости. При необходимости резервуары комплектуются дополнительными монтажными приспособлениями для удобства установки.

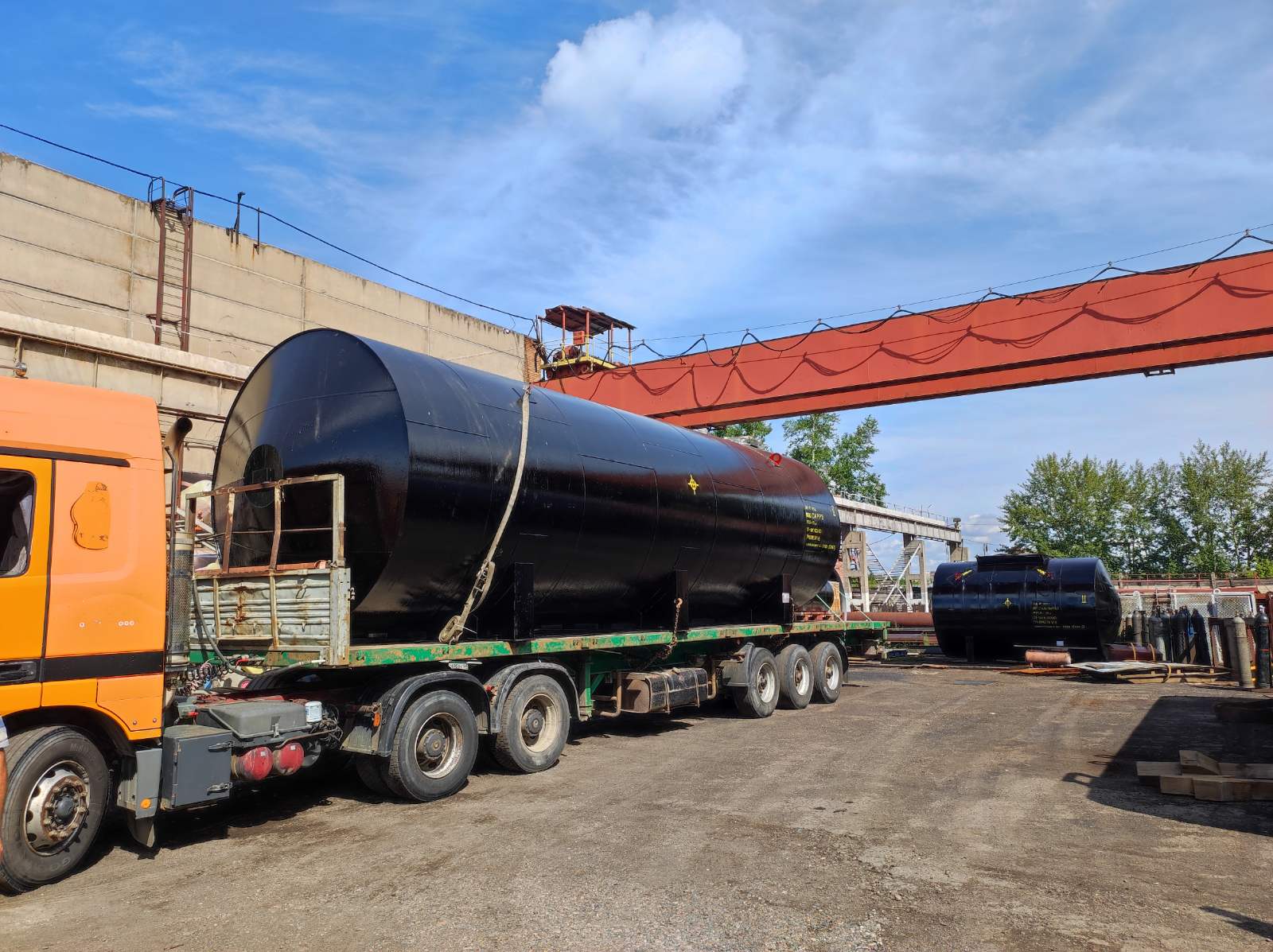

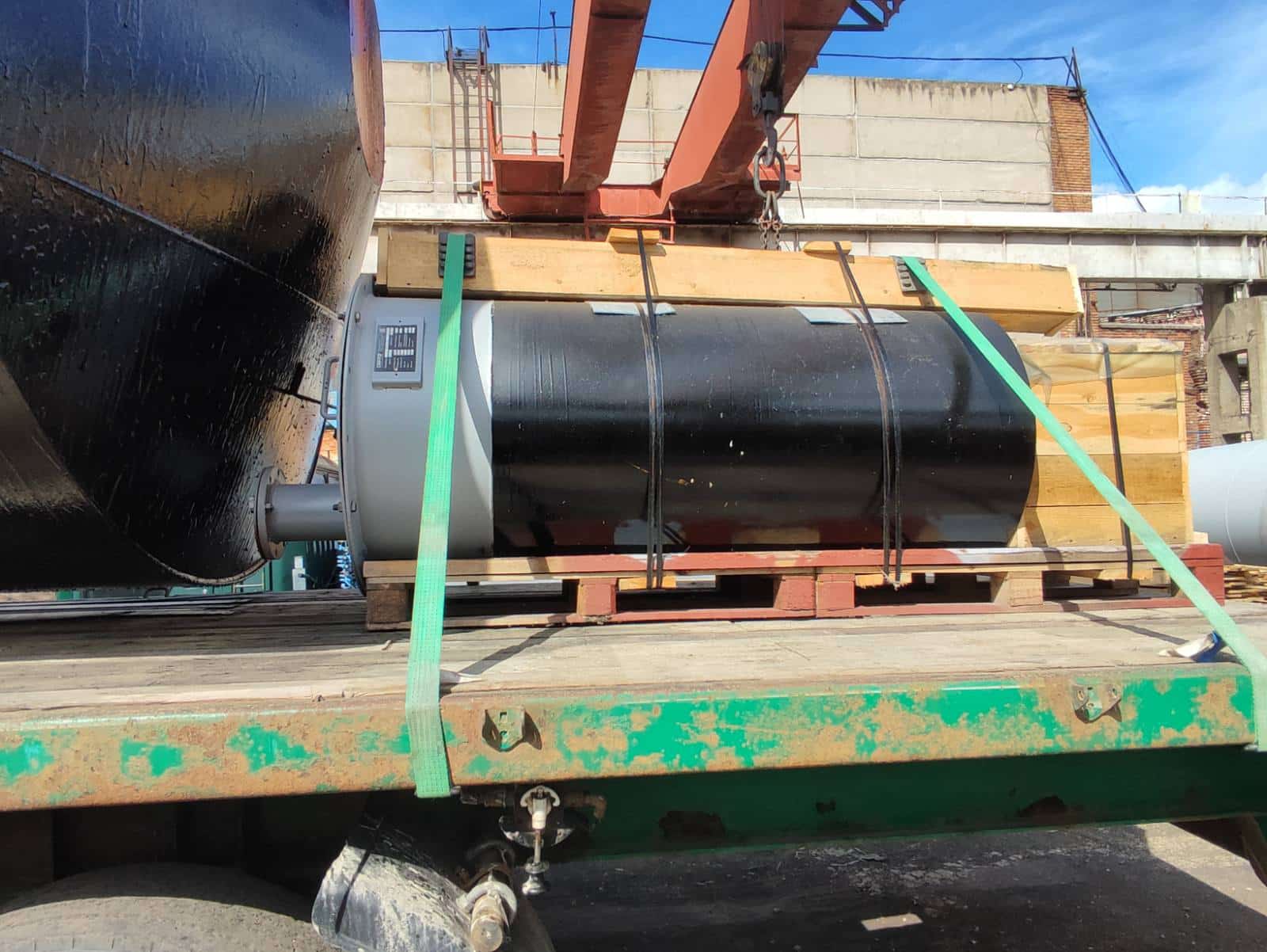

Доставка осуществляется на объект в полной заводской готовности и собранном виде. В случаях превышения транспортного габарита, площадка и ограждения транспортируются в разобранном виде.
Завод ООО «Сталь Партнёр» может укомплектовать РГСП-70 любым резервуарным оборудованием:
- Кольца жесткости;
- Патрубки и штуцера;
- Технологический колодец/шахта;
- Клапан дыхательный;
- Клапан дыхательный механический;
- Совмещенный механический дыхательный клапан;
- Незамерзающий дыхательный клапан механический;
- Краны сифонные;
- Уровнемеры;
- Сигнализаторы уровня;
- Огневые преградители;
- Хлопушки;
- Механизмы управления хлопушками;
- Краны шаровые;
- Задвижки и пр.
Горизонтальные стальные подземные резервуары (РГСП) — это герметичные емкости цилиндрической формы, которые используются для хранения топлива, воды, химических растворов и других жидких веществ в подземных условиях.
