Номинальный объем резервуара: 50 м³
Тип резервуара: горизонтальный стальной подземный двустенный (РГСПД)
Хранимый продукт: вода (питьевая и техническая), нефть, масла (в т.ч. трансформаторное), дизельное топливо, бензин, щелочи, кислоты и т.д.
Межстенное пространство: контролируемое, с возможностью подключения системы обнаружения утечек
Максимальный уровень налива продукта: до 95% от геометрического объема (в зависимости от сейсмичности и расчетам на прочность)
Плотность продукта: не более 1300 кг/м³
Температура эксплуатации: не выше плюс 90 °С и не ниже минус 65 °С
Расчетное давление: гидростатическое давление столба жидкости (налив)
Рабочее давление: атмосферное
Температура наиболее холодных суток с обеспеченностью 0,98 по СП 131.13330.2012: не ниже минус 60 °С
Сейсмичность площадки строительства: определяется по СНиП- II-7-81.
Толщина теплоизоляции: уточняется в опросном листе или теплотехническими расчетами
Припуск на коррозию: по требованию опросного листа
Срок службы резервуара: не менее 10 лет
Группа аппарата: определяется по ГОСТ 34347-2017.
Описание

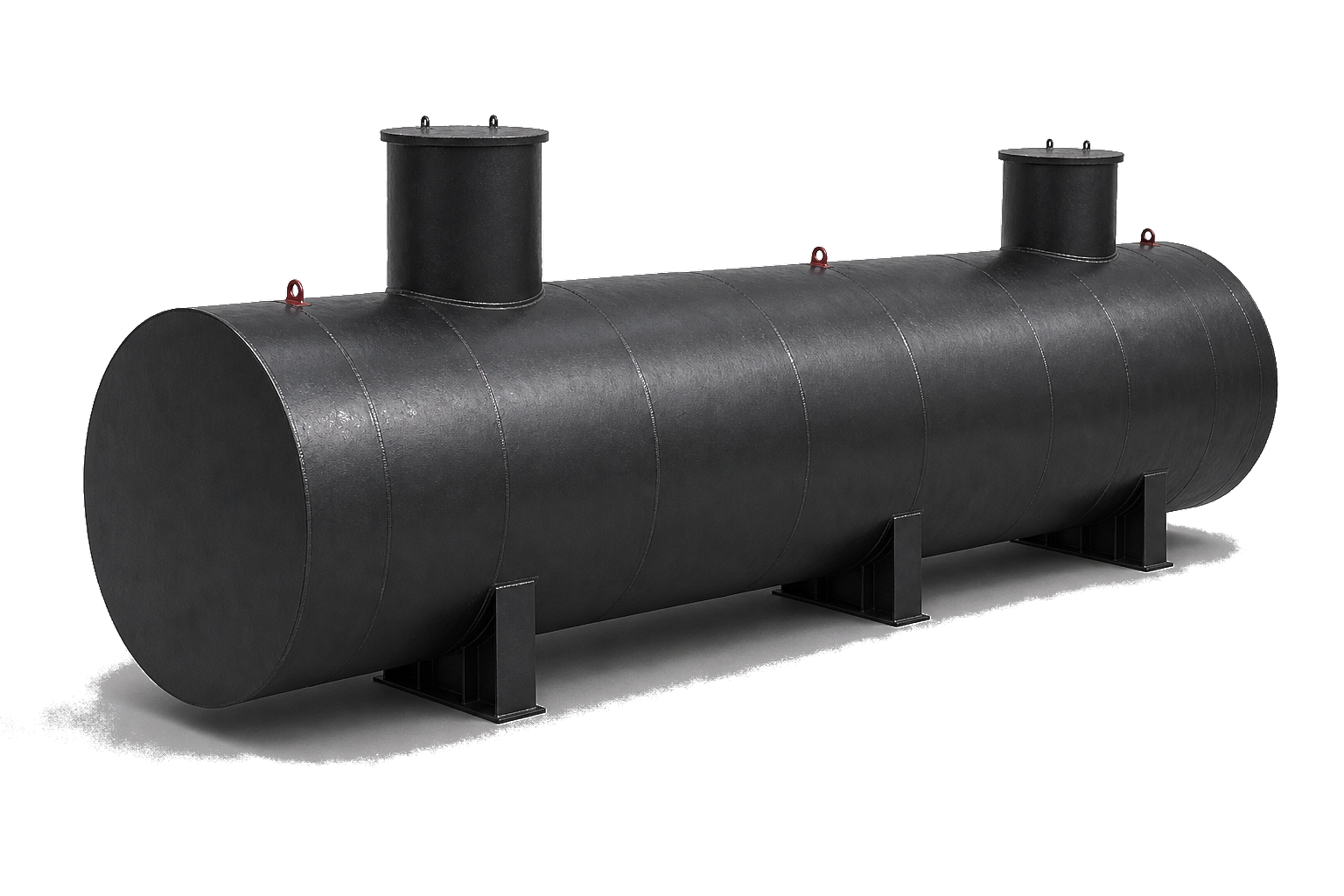

Конструкция РГСПД-50 включает внутренний рабочий сосуд и наружную защитную оболочку. Между стенками формируется контролируемое пространство, которое служит защитным поле при протечке внутренней емкости. Так же пространство между внешними и внутренними стенками может заполнятся специализированными газами и жидкостями для поддержания необходимых температур.
Проектное исполнение позволяет заранее увязать резервуар с режимом приемки и отпуска продукта, подобрать расположение люков, дренажных и сервисных линий, предусмотреть подключение уровнемеров и сигнализаторов, а также определить тип наружной гидроизоляции и внутренней антикоррозионной защиты.
Завод ООО «Сталь Партнёр» может укомплектовать РГСПД-50 любым резервуарным оборудованием:
- Клапан дыхательный;
- Клапан дыхательный механический;
- Совмещенный механический дыхательный клапан;
- Незамерзающий дыхательный клапан механический;
- Краны сифонные;
- Уровнемеры;
- Сигнализаторы уровня;
- Система контроля герметичности межстенного пространства (датчик утечки);
- Огневые преградители;
- Хлопушки;
- Механизмы управления хлопушками;
- Краны шаровые;
- Задвижки и пр.
Резервуар горизонтальный стальной подземный двустенный РГСПД-50 предназначен для подземного хранения и выдачи больших объемов жидких продуктов бытового-хозяйственного и технико-промышленного назначения.
Двустенная конструкция с контролируемым межстенным пространством обеспечивает экологическую безопасность при подземном размещении: герметичность внутренней стенки контролируется в течение всего срока эксплуатации, что исключает попадание хранимого продукта в грунт и грунтовые воды. Благодаря этому РГСПД-50 применяется на автозаправочных станциях (АЗС), нефтебазах, складах ГСМ, а также на промышленных, сельскохозяйственных и коммунальных объектах.

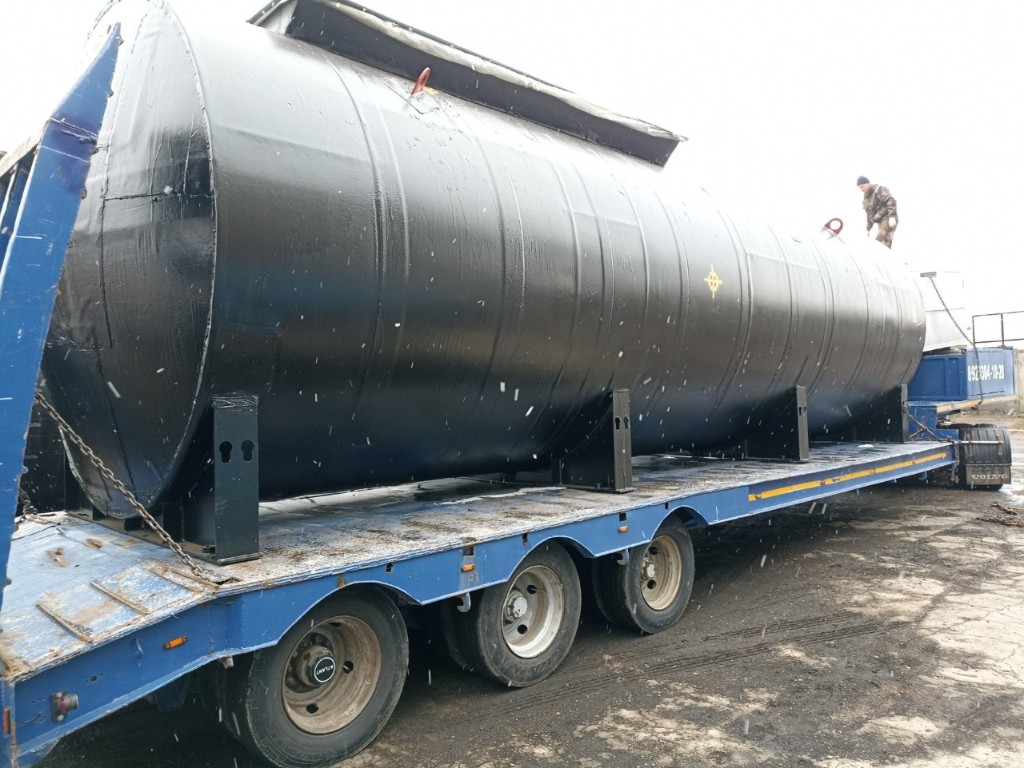

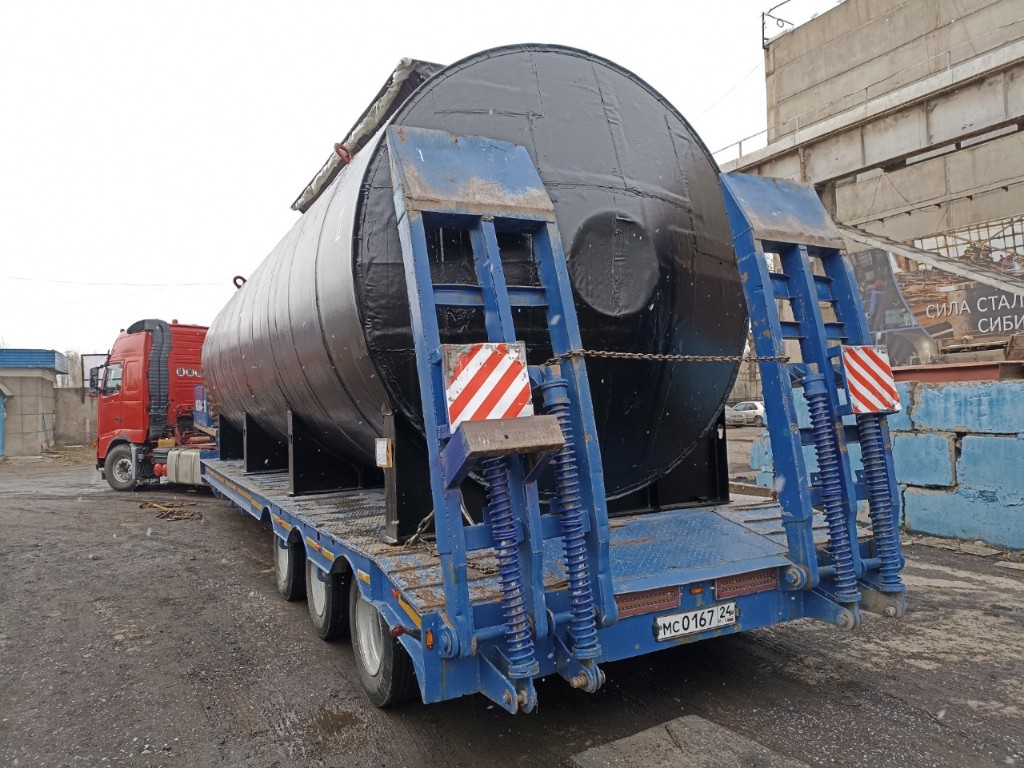

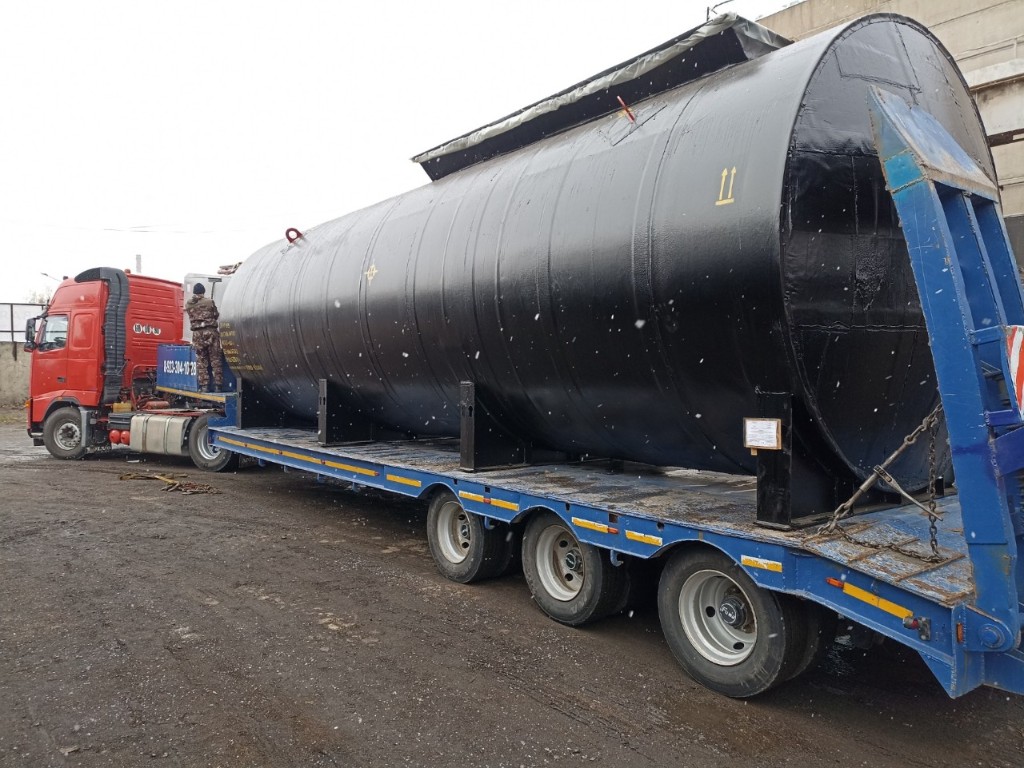

Резервуар поставляется в полной заводской готовности: сразу после монтажа к нему можно подключить технологические трубопроводы и установить всю автоматику (КИПиА) для контроля за технологическим процессом.
