Пробоотборники для резервуаров
Пробоотборники для резервуаров — устройства для безопасного и точного отбора проб жидкостей на разных уровнях. Применяются в нефтегазовой отрасли, водоочистке и на промышленных объектах в РВС и РГС.
- Контроль качества хранимых веществ
- Соответствие ГОСТ и отраслевым требованиям
- Возможность отбора проб с разных глубин
* Характеристики и размеры могут отличаться при индивидуальном заказе.
Пробоотборники для резервуаров — это специализированные устройства, позволяющие отбирать образцы жидкостей из емкости на заданной глубине. Конструкция и принцип работы зависят от типа резервуара, хранимого продукта и условий эксплуатации. Название «пробоотборник резервуара» отражает основную задачу оборудования — отбор пробы для последующего анализа. Такие устройства могут быть ручными, полуавтоматическими или автоматическими и устанавливаться как временно, так и на постоянной основе.
Основная цель установки пробоотборников — обеспечить достоверный контроль качества содержимого резервуара. За время хранения жидкость часто теряет однородность: слои могут различаться по плотности, содержанию примесей или температуре. Пробоотборники для резервуаров позволяют забирать образцы с разных уровней взлива, оценивать усреднённые показатели или фиксировать изменения в конкретной зоне резервуара. Это важно для соответствия продукции ГОСТ 2517-2012 и другим стандартам.
Пробоотборники для резервуаров используются в нефтегазовой промышленности для контроля нефти, дизельного топлива, бензина и масел.
Также можно использовать пробоотборник для сточных вод на очистных сооружениях, для анализа состава стоков, а также в пищевой и химической промышленности. Например, на вертикальных стальных резервуарах РВС пробоотборники применяются при приёмке и хранении нефтепродуктов, а на водоочистных станциях — для отбора проб перед лабораторными испытаниями.
В Красноярске и других регионах Сибири такие устройства востребованы в условиях сурового климата, где требуется надежность и соответствие климатическим исполнениями У и УХЛ.
Пробоотборники для отбора проб различаются по конструкции, способу управления и назначению. Выбор типа зависит от условий эксплуатации, характеристик продукта и требований к частоте отбора проб.

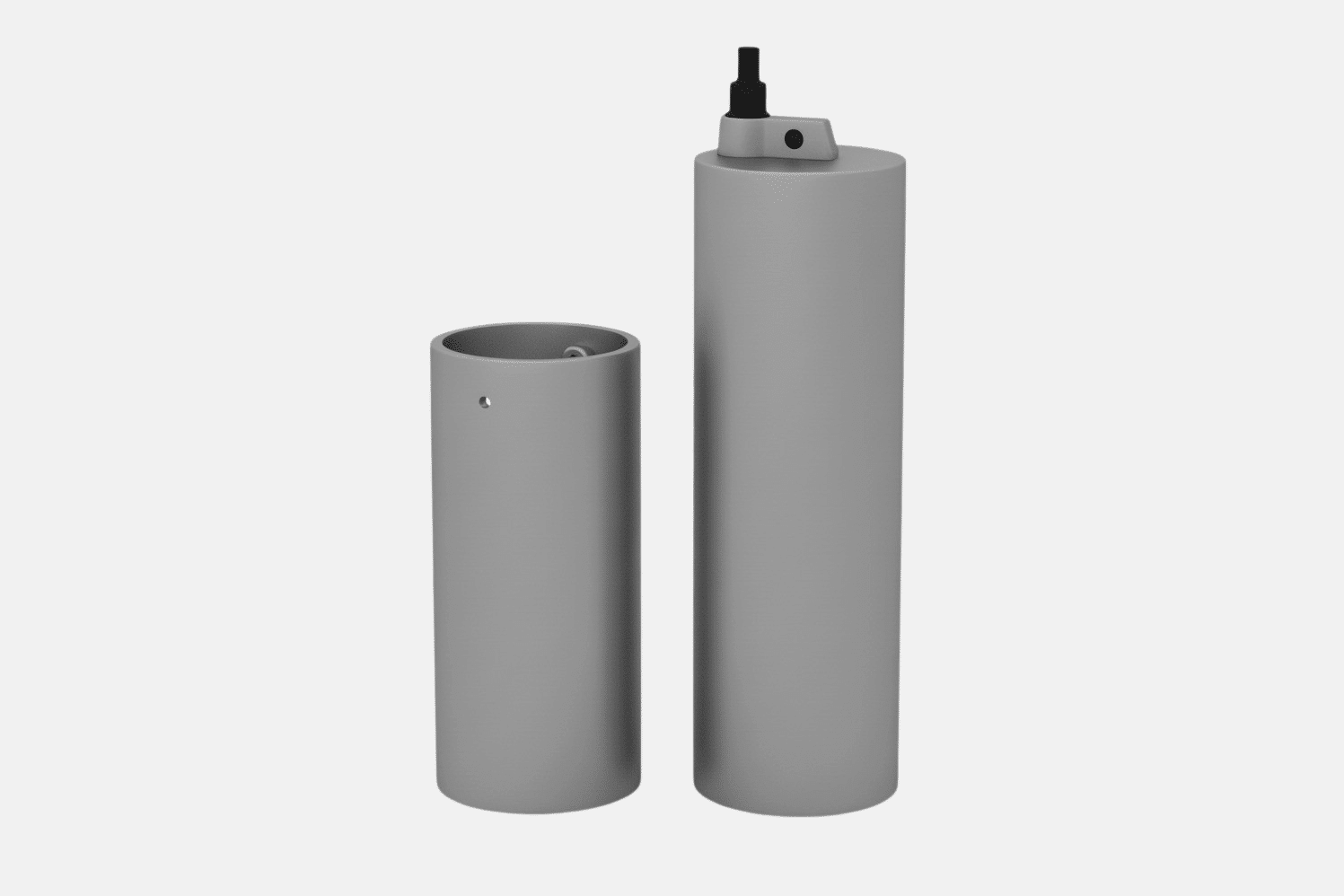

Пробоотборник слоевой ручной (ПСР)
Компактное переносное устройство в виде трубки с одним или несколькими клапанами. Погружается в резервуар на заданную глубину, после чего клапаны открываются и камеры заполняются продуктом. Используется на небольших хранилищах и в полевых условиях. Изготавливается из нержавеющей стали для предотвращения искрообразования и подходит для работы с нефтепродуктами, водой и пищевыми жидкостями.
Пробоотборник слоевой полуавтоматический (ПСП)
Стационарная система, встраиваемая в резервуар и оснащённая несколькими клапанами по высоте. Позволяет отбирать пробы с любого уровня, включая донный и поверхностный, без вскрытия резервуара. Не требует частого обслуживания и обеспечивает стабильность точек забора, что повышает точность контроля.
Пробоотборник органного типа
Разновидность слоевых пробоотборников для резервуаров с множеством приемных колонн, каждая из которых отбирает пробы с определённого уровня. Предназначен для максимально точного контроля состава продукта и оперативного выявления отклонений от норматива. Может работать в автоматическом режиме, отбирая пробы через заданные интервалы времени.
Пробоотборник ПСР-4
Полуавтоматическая система для вертикальных наземных резервуаров, работающая с нефтью, нефтепродуктами и жидкостями с вязкостью до 0,12 см²/с при 50 °C. Такой пробоотборник для резервуаров состоит из верхнего люка, пробоотборной колонны и узла слива. Обеспечивает отбор средних проб по всей высоте взлива.
Пробоотборник ПСР-5
Модификация ПСР-4 для заглублённых резервуаров, оснащённая пневмокамерой, выталкивающей пробу на поверхность. Подходит пробоотборник для светлых нефтепродуктов и позволяет работать без изменения конструкции пробоотборной колонны.
Пробоотборник ПСР-6
Вариант пробоотборника ПЭ для нефтепродуктов тёмных фракций. Имеет систему подогрева до 60–80 °C для снижения вязкости продукта. Конструкция выполнена из углеродистой стали благодаря низкой коррозионной активности таких жидкостей.
| Параметр | Значение |
| Диаметр условного прохода | Ду 50–150 мм |
| Материал корпуса | Сталь, нержавеющая сталь, ПЭ |
| Рабочее давление | до 1,6 МПа |
| Температура рабочей среды | от -40 до +120 °С |
| Присоединение | фланцевое |
| Соответствие стандартам | ГОСТ 2517-2012, ГОСТ 13196-93 |
| Климатическое исполнение | У, УХЛ |
| Область применения | нефтепродукты, сточные воды, химические жидкости |
Прочее дополнительное оборудование
Устройства для размыва донных отложений
Предотвращают образование осадка в резервуарах для хранения нефтепродуктов.
Клапаны (КДС, КДМ, СМДК)
Используются для герметизации резервуаров, уменьшения потерь, поддержания давления.
Приёмо-раздаточные устройства (ПРУ)
Для слива и взлива нефтепродуктов в стальные вертикальные резервуары (РВС).
Люки для резервуаров (ЛС, ЛЗ, ЛЛ)
Для замера уровня и отбора проб, проветривания резервуара во время ремонта и зачистки.
Заслонка поворотная (ЗП)
Предназначена для предотвращения потерь нефти и нефтепродуктов из резервуара.
Хлопушка с перепуском (ХП)
Для предотвращения потерь в случае разрыва технологических трубопроводов.
