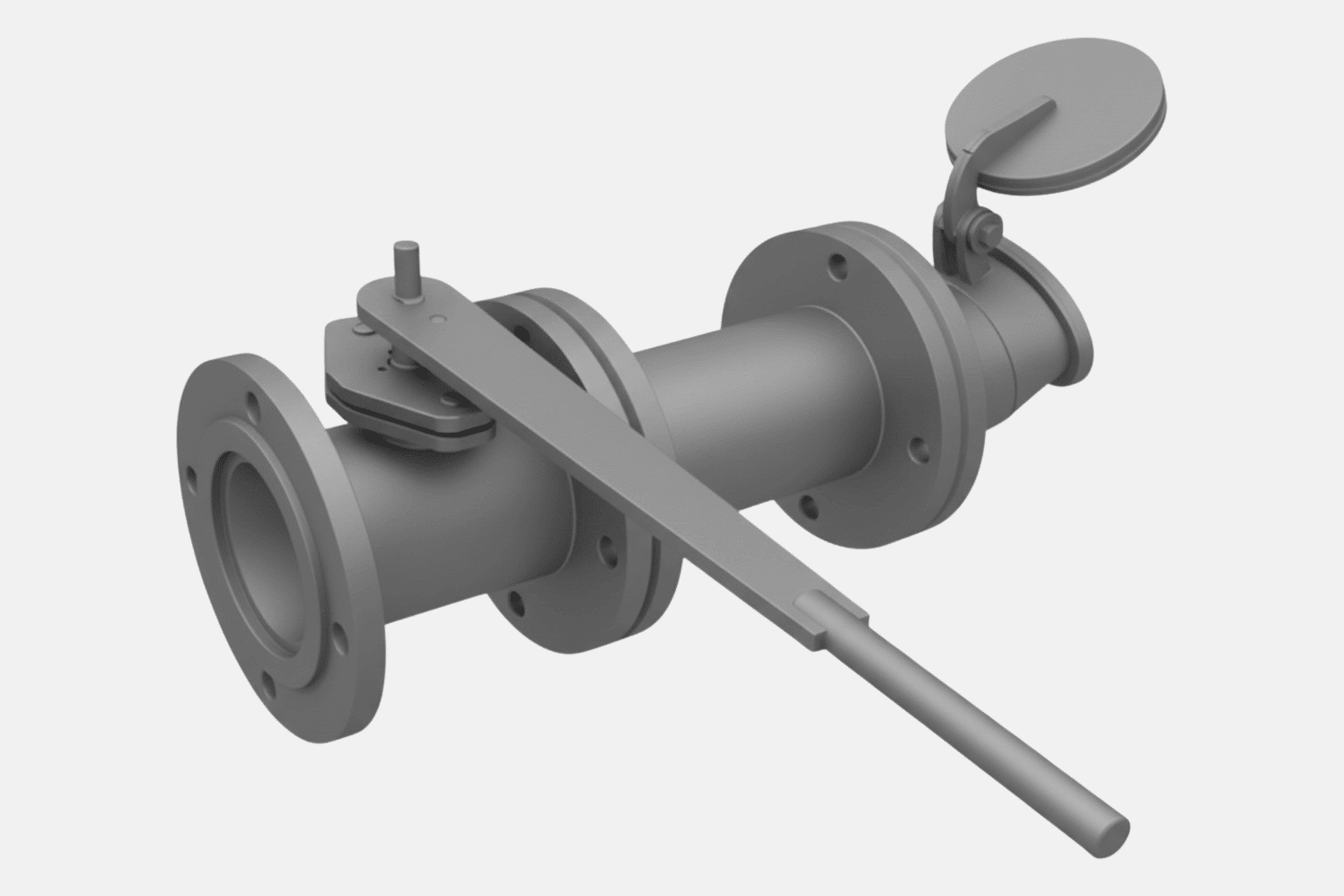

Приемо-раздаточные устройства для резервуаров
Приемо-раздаточное устройство (ПРУ) — это комплектующий элемент резервуаров, предназначенный для выполнения технологических операций по приёму и выдаче жидких продуктов через приемо-раздаточный трубопровод. ПРУ повышает эффективность использования ёмкости и продлевает срок службы оборудования.
Основные преимущества ПРУ:
- Увеличение полезного объёма резервуара;
- Снижение образования парафиновых и других донных отложений;
- Минимизация коррозии днища и стенок.
* Характеристики и размеры могут отличаться при индивидуальном заказе.
Приемо-раздаточное устройство резервуара — это функциональный узел, встроенный в систему емкости, который выполняет операции по приёму и выдаче нефти, нефтепродуктов и других технических жидкостей.
Его конструкция обеспечивает безопасный и контролируемый процесс перекачки. Также ПРУ выполняет роль защитного элемента: при авариях на трубопроводах, неисправности запорной арматуры или во время проведения ремонтных работ устройство препятствует утечке продукта.
Применение приемо-раздаточного оборудования необходимо для резервуаров с плавающей крышей или понтоном, так как конструкция позволяет опустить эти элементы ниже стандартного уровня (до 1500 мм от днища), что увеличивает полезный объём хранения.
Внедрение приемо-раздаточного устройства резервуара в систему нефтехранилища повышает эффективность его эксплуатации. Оно позволяет использовать больший объём РГС или РВС за счёт снижения минимального уровня откачки, уменьшает образование осадка и парафиновых отложений на дне, а также продлевает срок службы стенок и днища, минимизируя воздействие агрессивной среды донного остатка.
Конструктивно ПРУ может оснащаться ручным либо электрическим приводом, что обеспечивает выбор между простотой управления и автоматизацией процесса.
Приемо-раздаточное устройство может использоваться и в подземных стальных ёмкостях, например в резервуарах для технической воды. Оно позволяет эффективно управлять процессом приёма и выдачи жидкости, а также обеспечивает герметичность системы даже при интенсивной эксплуатации.
Еще ПРУ применяется и в крупных вертикальных резервуарах, таких как РВС-5000 для хранения светлых нефтепродуктов. В таких ёмкостях оно обеспечивает безопасную и контролируемую перекачку продукта, защищая резервуарную систему от утечек и продлевая срок её службы.
Приемо-раздаточные устройства выпускаются в нескольких исполнениях. Есть возможность подобрать оптимальную конфигурацию под конкретные условия эксплуатации и требования объекта. Различия касаются способа управления, расположения заслонки и климатической адаптации оборудования.
По типу привода:
- Ручной (Р) — управление заслонкой осуществляется механически;
- Электрический (Э) — автоматизированное открытие и закрытие заслонки.
По расположению заслонки:
- Внутреннее (В) — заслонка размещена внутри резервуара, патрубок входит в комплект;
- Наружное (Н) — заслонка установлена снаружи резервуара, патрубок приобретается отдельно.
По климатическому исполнению (по ГОСТ 15150-69):
- Т, У, УХЛ — для эксплуатации в различных климатических условиях, категория размещения 1.
| Модель ПРУ | Условный проход DN, мм | Рабочее давление, МПа | Длина L, мм | Высота H, мм |
| 150 | 150 | 0,25 | 800 | 300 |
| 200 | 200 | 0,25 | 930 | 340 |
| 250 | 250 | 0,25 | 1100 | 390 |
| 300 | 300 | 0,25 | 1250 | 450 |
| 400 | 400 | 0,25 | 1420 | 550 |
| 500 | 500 | 0,25 | 1480 | 650 |
| 600 | 600 | 0,25 | 1600 | 650 |
| 700 | 700 | 0,25 | 1690 | 650 |
Прочее дополнительное оборудование
Пробоотборники
Предназначены для забора аналитических проб продукта, находящегося в емкости.
Устройства для размыва донных отложений
Предотвращают образование осадка в резервуарах для хранения нефтепродуктов.
Клапаны (КДС, КДМ, СМДК)
Используются для герметизации резервуаров, уменьшения потерь, поддержания давления.
Люки для резервуаров (ЛС, ЛЗ, ЛЛ)
Для замера уровня и отбора проб, проветривания резервуара во время ремонта и зачистки.
Заслонка поворотная (ЗП)
Предназначена для предотвращения потерь нефти и нефтепродуктов из резервуара.
Хлопушка с перепуском (ХП)
Для предотвращения потерь в случае разрыва технологических трубопроводов.
