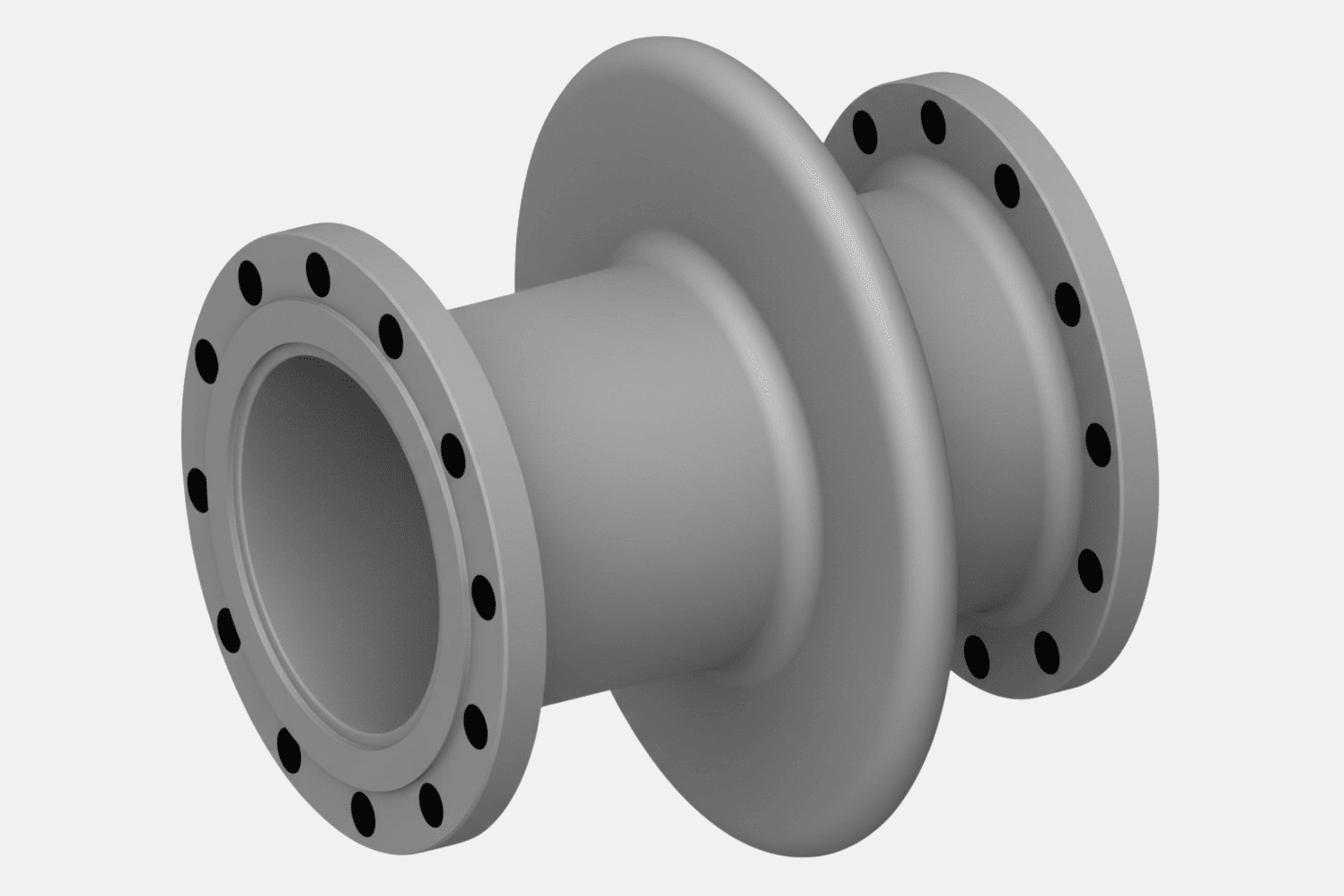

Патрубки для резервуаров
Патрубки для резервуаров — это элементы, через которые осуществляется приём, слив, замеры, зачистка и вентиляция резервуаров с нефтью и другими жидкостями. Они различаются по конструкции, диаметру, назначению и месту установки.
- Диаметры от 50 до 1000 мм, исполнения для У и УХЛ по ГОСТ 15150-69
- Патрубки для горизонтальных и вертикальных резервуаров
- Доставляем патрубки для РВС и РГС в Красноярске и по всему СФО
* Характеристики и размеры могут отличаться при индивидуальном заказе.
Патрубки для резервуаров — это технологические элементы, которые служат для подключения трубопроводов, установки арматуры и организации операций налива, слива, замера, вентиляции и зачистки. Каждый патрубок представляет собой отрезок трубы, встроенный в стенку резервуара, через который происходит передача продукта или доступ к его внутреннему объёму.
Патрубки подбираются с учётом конструкции резервуара, условий эксплуатации (в том числе климатических), типа хранимого вещества и требуемой функции. В системе хранения нефтепродуктов и химических жидкостей они играют ключевую роль в обеспечении безопасности, технологичности и долговечности оборудования.
В зависимости от назначения, конструкции и расположения патрубки для резервуаров делятся на несколько типов. Каждый из них выполняет строго определённую функцию — от приёма и выдачи продукта до зачистки и вентиляции.

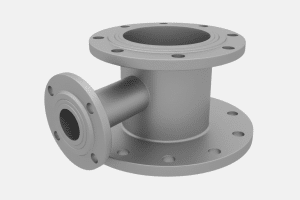

Патрубок монтажный (ПМ)
Этот вид патрубков применяются для установки различного технологического оборудования на резервуарах, включая дыхательную арматуру, механизмы управления хлопушкой, замерные люки и другие узлы. Они монтируются на корпус резервуара в местах, где предусмотрено подключение вспомогательных устройств. В зависимости от конструкции резервуара и назначения оборудования подбирается необходимый диаметр патрубка (от 50 до 500 мм). ПМ изготавливаются из углеродистой стали, устойчивой к коррозии, с фланцевыми соединениями по ГОСТ, рассчитанными на давление 0,6 МПа.
Патрубок приемо-раздаточный (ППР)
Патрубки ПМ применяются для установки различного технологического оборудования на резервуарах, включая дыхательную арматуру, механизмы управления хлопушкой, замерные люки и другие узлы. Они монтируются на корпус резервуара в местах, где предусмотрено подключение вспомогательных устройств. В зависимости от конструкции резервуара и назначения оборудования подбирается необходимый диаметр патрубка (от 50 до 500 мм). ПМ изготавливаются из углеродистой стали, устойчивой к коррозии, с фланцевыми соединениями по ГОСТ, рассчитанными на давление 0,6 МПа.
Патрубок зачистной (ПЗ)
Зачистные патрубки для резервуаров устанавливаются в нижней части резервуара и обеспечивают доступ к донной части для удаления осадков, откачки остатков и проведения зачистных операций. Их диаметр подбирается в зависимости от габаритов резервуара и объёма отложений — типовые размеры от DN 80 до 300 мм. Конструкция патрубка предусматривает фланцевое соединение с внешним трубопроводом и доступ для подключения оборудования очистки. ПЗ выполняются из стали и рассчитаны на давление до 0,6 МПа.

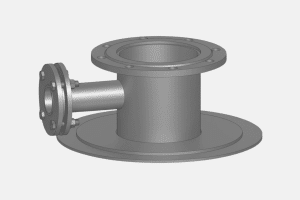

Патрубок замерного люка (ПЗЛ)
ПЗЛ — это патрубок для ручного замера резервуара светлых нефтепродуктов, предназначенный для установки замерного люка и вентиляционной трубы. Он обеспечивает безопасный доступ для контроля уровня жидкости и одновременно служит точкой вентиляции. Конструкция включает два фланцевых присоединения — для замерного люка (обычно DN 150) и вентиляционной трубы (DN 50).
Патрубок вентиляционный (ПВ)
Патрубки вентиляционные для резервуаров устанавливаются на крыше резервуара и предназначены для компенсации избыточного давления или вакуума за счёт свободного воздухообмена. Защищают внутреннее пространство резервуара от попадания атмосферных осадков и мусора. В конструкции предусмотрены защитная сетка из нержавеющей стали и съёмный кожух. Пропускная способность рассчитывается по формуле в зависимости от объёма резервуара и скорости налива/слива. Диапазон диаметров — от 50 до 1000 мм.
| Тип патрубка | Назначение | Диаметр (мм) | Давление (МПа) | Климатическое исполнение | Категория размещения | Особенности конструкции |
| ПМ (монтажный) | Установка оборудования | 50–500 | до 0,6 | У / УХЛ | 1 | Фланцевое соединение, сталь, под оборудование |
| ППР (приёмо-раздаточный) | Приём и выдача нефтепродуктов | 80–700 | 0,6–1,6 | У / УХЛ | 1 | Косынки, усиливающие накладки, фланцы КОФ, ХП |
| ПЗ (зачистной) | Зачистка и откачка осадков | 80–300 | до 0,6 | У | 1 | Фланцевое соединение, для донной части резервуара |
| ПЗЛ (замерного люка) | Установка люка и вентиляции | 150 (люк), 50 (вент.) | до 0,6 | У / УХЛ | 1 | Двойное соединение под люк и трубу, комплект с ЛЗ и КОФ |
| ПВ (вентиляционный) | Вентиляция газового пространства | 50–1000 | атмосферное | У / УХЛ | 1 | Сетка, кожух, пропускная способность по формуле |
| ПВР-П (вентиляционный периф.) | Вентиляция понтонного пространства | 400 (типовой) | атмосферное | УХЛ | 1 | Откидной кожух, осмотр понтона, сетка из нержавейки |
Прочее дополнительное оборудование
Пробоотборники
Предназначены для забора аналитических проб продукта, находящегося в емкости.
Устройства для размыва донных отложений
Предотвращают образование осадка в резервуарах для хранения нефтепродуктов.
Клапаны (КДС, КДМ, СМДК)
Используются для герметизации резервуаров, уменьшения потерь, поддержания давления.
Приёмо-раздаточные устройства (ПРУ)
Для слива и взлива нефтепродуктов в стальные вертикальные резервуары (РВС).
Люки для резервуаров (ЛС, ЛЗ, ЛЛ)
Для замера уровня и отбора проб, проветривания резервуара во время ремонта и зачистки.
Заслонка поворотная (ЗП)
Предназначена для предотвращения потерь нефти и нефтепродуктов из резервуара.
Хлопушка с перепуском (ХП)
Для предотвращения потерь в случае разрыва технологических трубопроводов.
