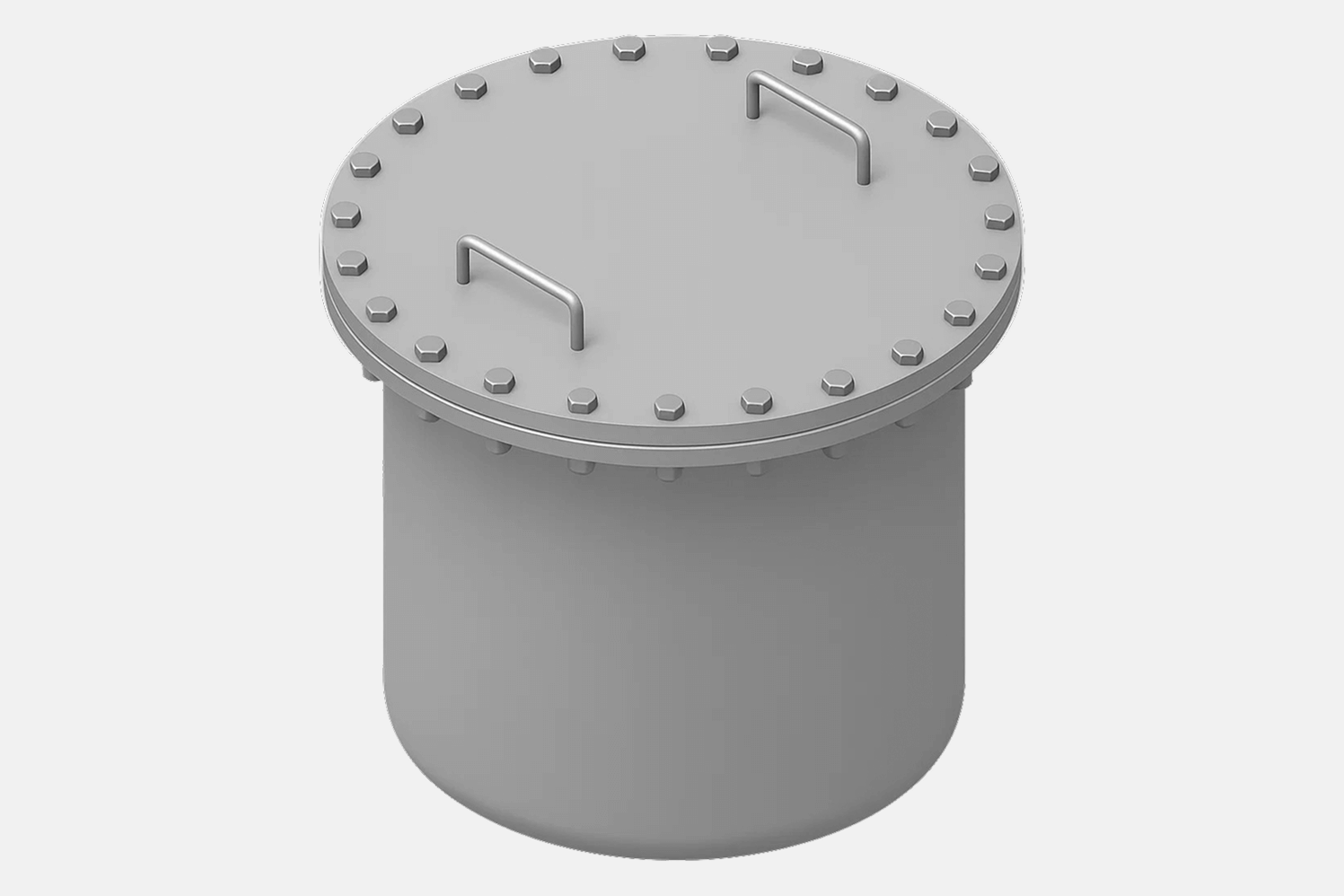

Люки для резервуаров и емкостей
Люки для резервуаров — это неотъемлемые элементы конструкции вертикальных (РВС), горизонтальных (РГС) резервуаров, и других емкостей, промышленных аппаратов и подземных хранилищ. Они служат для оперативного и безопасного доступа внутрь резервуара при выполнении технического обслуживания, ремонтных операций, контроля состояния, отбора проб или проведения очистки.
Задачи и преимущества применения люков для резервуара:
- Обеспечение надежной герметичности, исключающей утечку продукта.
- Возможность установки пломб для контроля доступа.
- Простота эксплуатации за счет поворотных или быстросъемных замков.
* Характеристики и размеры могут отличаться при индивидуальном заказе.
Люки для резервуаров выполняют широкий спектр технологических задач:
- Контроль уровня и забор проб нефтепродуктов (замерные люки);
- Проведение визуального осмотра и организация проветривания емкости (световые люки);
- Безопасный доступ обслуживающего персонала внутрь резервуара (люки-лазы).
Все такие элементы производятся в соответствии с нормами ГОСТ и профильных стандартов, что обеспечивает их прочность, герметичность и устойчивость к воздействию агрессивных сред. При изготовлении применяются износостойкие и искробезопасные материалы — сталь с защитным антикоррозийным покрытием, нержавеющие и легированные сплавы. Выбор материала зависит от типа и характеристик хранимого продукта, климатических условий и требований по безопасности.
Конфигурация и расположение люка подбираются в зависимости от назначения резервуара: они могут монтироваться в стенке, крыше или днище. Для повышения герметичности места крепления усиливаются специальными накладками.
Форма и размеры также варьируются — встречаются как круглые, так и овальные модели, с разной высотой горловины. Герметичность обеспечивается установкой уплотнительных прокладок, а усиленные кромки конструкции снижают риск образования искр при эксплуатации.
Мы регулярно монтируем люки для емкостей различных модификаций в наших проектах, учитывая назначение резервуара, условия эксплуатации и требования заказчика. Например, при производстве РВС-500 для очищенных ливневых стоков мы установили овальный люк-лаз 600×900 и световой люк Ø500, обеспечив удобный доступ для обслуживания и возможность естественного проветривания емкости.
В другом проекте — РВС-300 для хранения технической воды — мы использовали два люка-лаза Ø600 и два световых люка Ø500, что позволило безопасно и быстро проводить ремонтные и очистные работы.
Люки для РГС тоже широко применяются. Например, в резервуаре РГСН-15 для флотореагентного собирателя были установлены люки-лазы Ø500 и Ø800, обеспечившие доступ к внутренним поверхностям даже при эксплуатации в условиях повышенной химической агрессивности продукта.
Замерные люки (ЛЗ)
Замерные люки для резервуаров применяются для замеров уровня продукта, забора проб и установки контрольно-измерительного оборудования. Могут комплектоваться устройствами для опломбировки. Чаще всего устанавливаются на патрубках или в горловине резервуара.
Световые люки (ЛС)
Световые люки для резервуара монтируются в крыше. Они предназначены для освещения и проветривания емкости, проведения дефектоскопии, ремонта или очистки. Обеспечивают естественное проникновение света, а при необходимости — удаление паров.

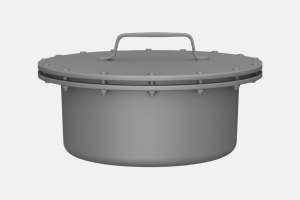

Люки-лазы (ЛЛ)
Люки-лазы для РГС и РВС служат для прохода персонала внутрь резервуара. Устанавливаются, как правило, в нижнем поясе, а при наличии понтона — также на крыше. Обеспечивают удобный и безопасный вход для осмотров и обслуживания.
Доступные варианты исполнения:
- С опломбировкой;
- Усиленные для эксплуатации в условиях повышенного давления;
- С ручным или быстросъемным креплением крышки;
- С прокладками из различных материалов в зависимости от продукта.
- Диаметр условного прохода: от 80 до 1000 мм;
- Материал корпуса: сталь с антикоррозионным покрытием;
- Масса: зависит от типоразмера и исполнения;
- Климатическое исполнение: Т, У, УХЛ (по ГОСТ 15150-69).
| Тип люка | Модель | Условный проход, мм | Диаметр, мм | Высота, мм | Усиливающая накладка, мм | Масса, кг, ≤ | Прочие характеристики |
| Замерный люк (ЛЗ) | ЛЗ-80 | 80 | 185 | 185 | — | 2,3 | Опломбировка, монтаж на патрубок/горловину |
| ЛЗ-150 | 150 | 260 | 240 | — | 5 | — | |
| Световой люк (ЛС) | ЛС-200 | 200 | 350 | 362 | 440 | 32 | Герметизация прокладкой |
| ЛС-300 | 300 | 455 | 500 | 650 | 55 | — | |
| ЛС-400 | 400 | 535 | 462 | 860 | 69 | — | |
| ЛС-500 | 500 | 640 | 562 | 1100 | 104 | — | |
| ЛС-500П | 500 | 640 | 600 | 1100 | 110 | — | |
| ЛС-600 | 600 | 760 | 562 | 1160 | 140 | — | |
| ЛС-1000 | 1000 | 1175 | 603 | 1500 | — | — | |
| Люк-лаз (ЛЛ) | ЛЛ-500 | 500 | — | — | — | — | Круглый или овальный, доступ внутрь |
| ЛЛ-600 | 600 | — | — | — | — | — | |
| ЛЛ-800 | 800 | — | — | — | — | — | |
| ЛЛ 600×900 | — | — | — | — | — | Овальный |
Прочее дополнительное оборудование
Пробоотборники
Предназначены для забора аналитических проб продукта, находящегося в емкости.
Устройства для размыва донных отложений
Предотвращают образование осадка в резервуарах для хранения нефтепродуктов.
Клапаны (КДС, КДМ, СМДК)
Используются для герметизации резервуаров, уменьшения потерь, поддержания давления.
Приёмо-раздаточные устройства (ПРУ)
Для слива и взлива нефтепродуктов в стальные вертикальные резервуары (РВС).
Заслонка поворотная (ЗП)
Предназначена для предотвращения потерь нефти и нефтепродуктов из резервуара.
Хлопушка с перепуском (ХП)
Для предотвращения потерь в случае разрыва технологических трубопроводов.
