Кран сифонный
Сифонный кран для РВС и РГС — это приспособление для слива подтоварной воды из вертикальных резервуаров, где хранятся нефть и нефтепродукты. Он не даёт воде смешиваться с продуктом, защищает дно резервуара от ржавчины и помогает делать точные замеры.
Плюсы использования:
- Слив воды без насосного оборудования.
- Поддержание нужного уровня водяного слоя.
- Прочный, устойчивый к коррозииб долгий срок службы.
* Характеристики и размеры могут отличаться при индивидуальном заказе.
Краны сифонные КС (например, кран сифонный КС-50 и кран сифонный КС-80) — это запорные устройства, которые монтируются в нижнем поясе вертикальных резервуаров. Цифра в маркировке указывает на условный проход в миллиметрах.
Сифонные краны применяются для удаления подтоварной воды, образующейся при хранении нефтепродуктов. Влага и конденсат, скапливающиеся на дне емкости, снижают качество продукта и ускоряют коррозию. Кран сифонный огнеупорный или стандартный вариант позволяет сливать воду без образования воронки и без подъема осадка.
Кроме того, устройство поддерживает постоянную толщину водяной подушки, которая может использоваться как теплоноситель при водо-зеркальном подогреве или как ровная поверхность для точных замеров. Применение сифонов повышает надежность работы резервуара и продлевает срок службы оборудования.
Мы регулярно используем краны сифонные в наших проектах по строительству и оснащению резервуарных парков. Например, при строительстве нефтебазы в Красноярском крае мы устанавливали их на РВС-3000 для хранения дизельного топлива и на РГСП-100 для слива отстоя. Эти решения обеспечили эффективную эксплуатацию оборудования, минимизировали потери продукта и упростили техническое обслуживание.

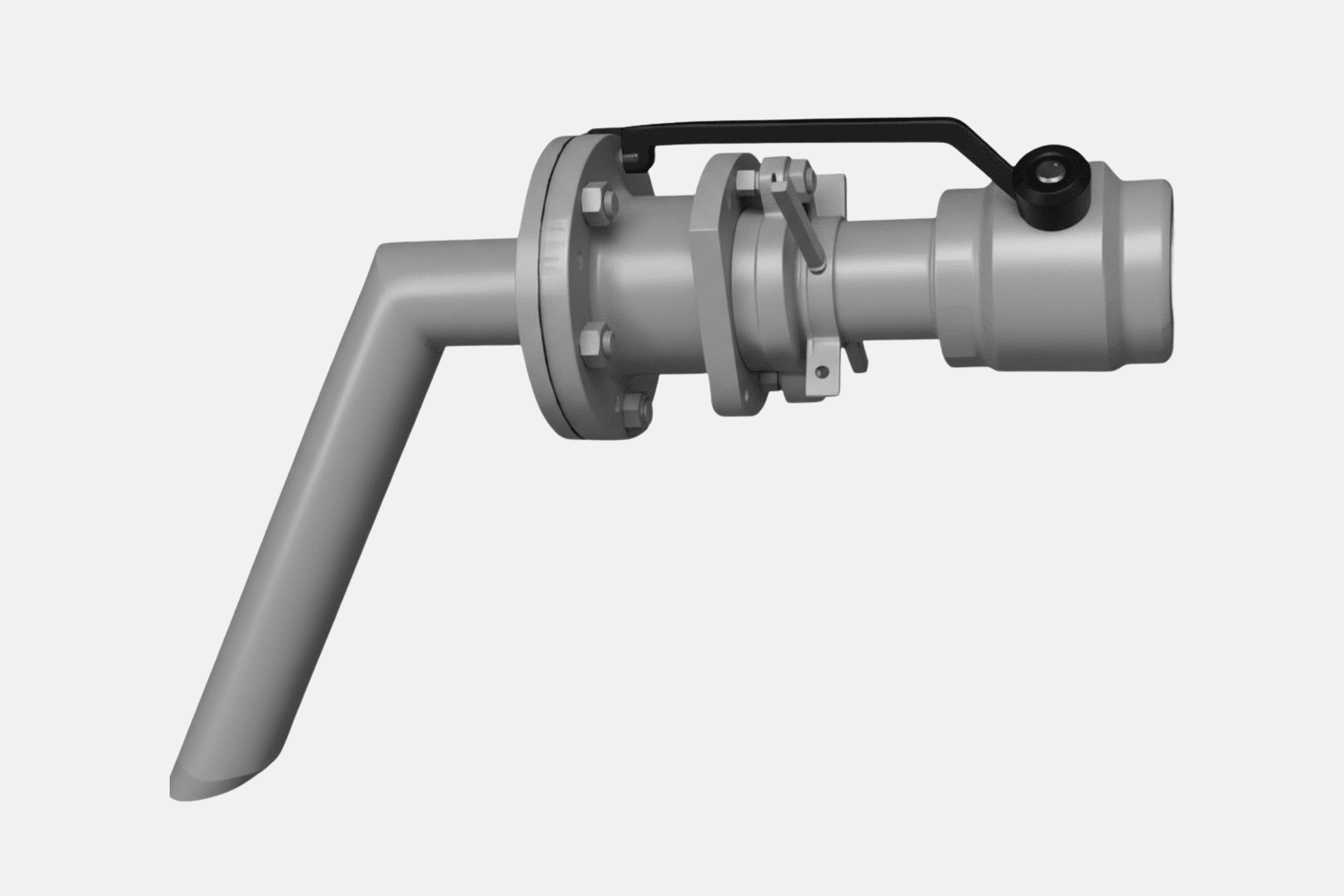

Сифонный кран включает горизонтальную трубу с изогнутым патрубком, который находится внутри резервуара, сальниковый узел и запорный элемент — это может быть шаровый кран или клиновая задвижка, расположенные снаружи. Снаружи механизм прикрыт кожухом, который защищает его от осадков и механических повреждений.
Принцип работы простой: за счёт разницы давлений нефтепродукт выталкивает подтоварную воду через патрубок, и для этого не нужны насосы.
Переключение режимов выполняется поворотом трубы:
- Слив — патрубок опущен вниз, вода уходит наружу.
- Промывка — патрубок поднят вверх, промывается трубопровод.
- Закрыто — патрубок горизонтален, затвор закрыт, кожух на месте.
Краны монтируются в нижней части резервуара на приварном фланце. Высоту установки подбирают в зависимости от способа подогрева и нужной толщины водяного слоя (от 10 до 350 мм). Сифонные краны выпускаются в разных вариантах — для одно- и двустенных резервуаров.
| Параметр | КС-50 | КС-50К (с клиновой задвижкой) | КС-80 | КС-80К (с клиновой задвижкой) |
| Условный проход, DN, мм | 50 | 50 | 80 | 80 |
| Рабочее давление, МПа, не более | 0,15 | 0,15 | 0,15 | 0,15 |
| Длина (L), мм | 870 | 980 | 1136 | 1136 |
| Ширина, мм | 390 | 542 | 470 | 690 |
| Высота (H), мм | 570 | 650 | 615 | 786 |
| Масса, кг, не более | 21 | 49 | 38 | 75 |
| Климатическое исполнение | У, категория размещения 1 по ГОСТ 15150-69 | У, категория размещения 1 по ГОСТ 15150-69 | У, категория размещения 1 по ГОСТ 15150-69 | У, категория размещения 1 по ГОСТ 15150-69 |
