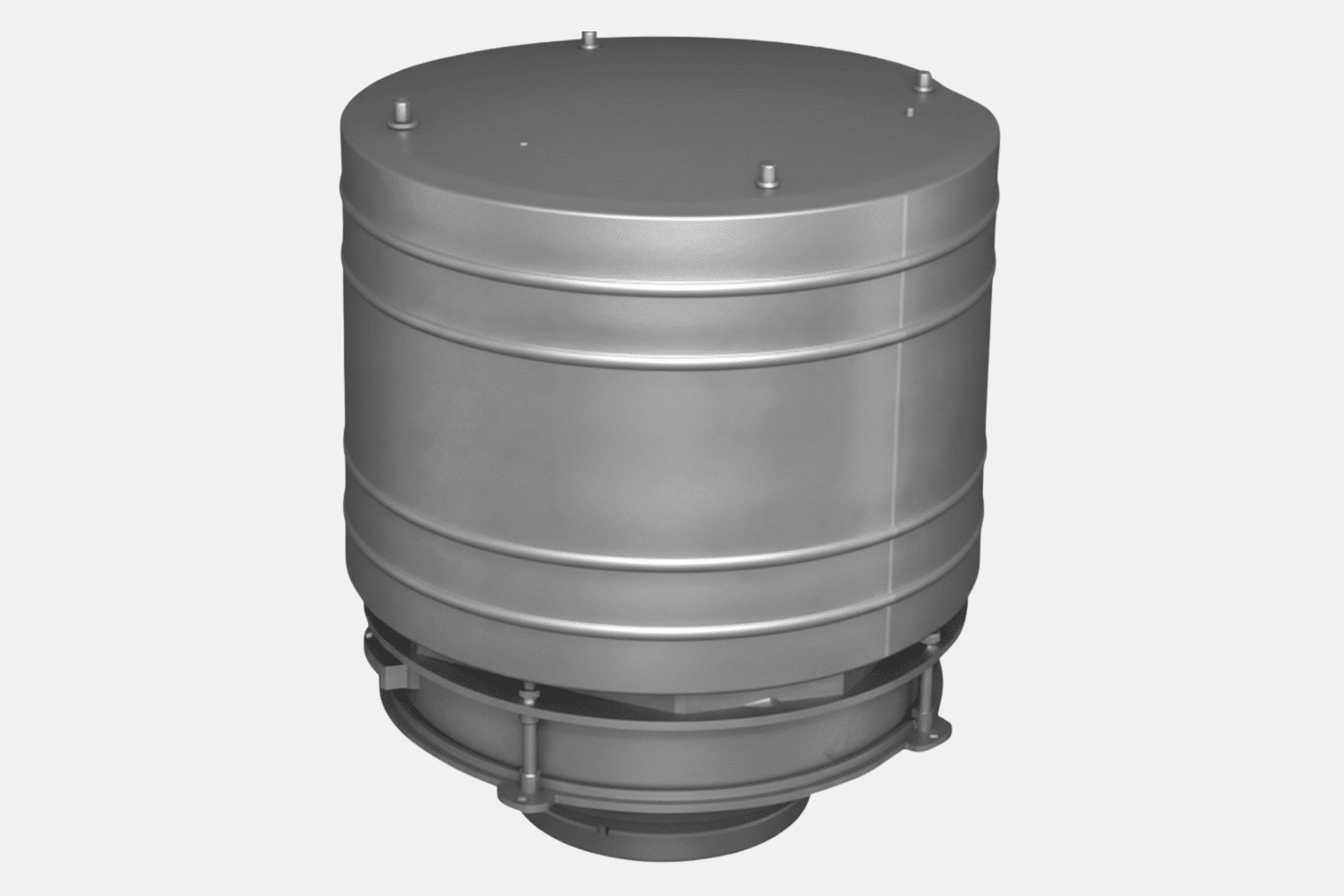

Клапаны для резервуаров
Клапаны для резервуаров обеспечивают безопасную эксплуатацию хранилищ за счёт компенсации дыхательных колебаний и предотвращения аварийных ситуаций.
- Предотвращают взрывы и разгерметизацию резервуаров
- Снижают испарения и потери светлых фракций
- Обеспечивают соответствие требованиям безопасности и экологии
* Характеристики и размеры могут отличаться при индивидуальном заказе.
Клапаны для резервуаров — это устройства, предназначенные для защиты резервуаров от избыточного давления и вакуума, возникающих в процессе хранения и перекачки нефти, особенно в случае с резервуарами для нефтепродуктов и других летучих жидкостей.
Эти клапаны реагируют на изменения давления внутри резервуара, открываясь для выпуска паров или впуска воздуха, тем самым предотвращая повреждение конструкции и потери продукта. Установка таких устройств — обязательное условие безопасной эксплуатации РВС и РГС, особенно в условиях высоких температурных колебаний и интенсивных приёмо-раздаточных операций.
Само название «дыхательный клапан» отражает его основную функцию — компенсацию дыхательных процессов резервуара, аналогично тому, как лёгкие человека реагируют на изменение объёма воздуха. Когда температура окружающей среды повышается или резервуар наполняется продуктом, давление увеличивается. Клапан для резервуара выпускает избыточный пар. При понижении давления или опорожнении резервуара внутрь поступает воздух. Такой режим работы обеспечивает сохранность конструкции и уменьшает риски возгорания, взрыва и утечки токсичных веществ.
Кроме базовой функции, современные клапаны для резервуаров часто выполняют роль экологической защиты: они препятствуют выбросу в атмосферу углеводородных фракций и других вредных веществ. Это особенно актуально для объектов, находящихся вблизи населённых пунктов, водоёмов и заповедных зон. Правильно подобранные и отрегулированные дыхательные и предохранительные клапаны для резервуаров обеспечивают герметичность, а также соответствуют требованиям ГОСТ и отраслевых регламентов.
Типы клапанов для резервуаров подбирают под конкретные условия эксплуатации: давление, климат, интенсивность приёмо-раздаточных операций.
На крупных нефтебазах востребованы модели с высокой пропускной способностью, на АЗС — компактные и надёжные устройства с простым монтажом. Некоторые варианты рассчитаны на работу в условиях низких температур, другие — на аварийный сброс давления.
Клапан аварийный
Клапан аварийный для резервуаров срабатывает при достижении критического избыточного давления (2250–2400 Па / 225–240 мм вод. ст.) и обеспечивает мгновенный сброс в атмосферу. Предназначен для защиты резервуара при пожаре или резком перегреве. Пропускная способность — до 30 000 м³/ч, условный проход — 500 мм. Оборудован системой сигнализации.
После открытия клапан для резервуара для воды может работать в обратном режиме — впускать воздух и снижать разрежение при ускоренной откачке. Устанавливается в зоне дыхательной арматуры, как правило, на верхней обвязке резервуара.

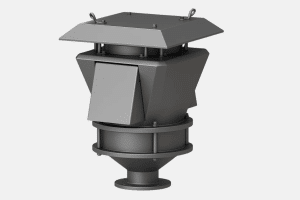

Клапан дыхательный механический
Дыхательный клапан для РВС и других моделей резервуаров с подпружиненной тарелкой, рассчитанная на рабочее давление 2 кПа и вакуум 0,25 кПа. Выпускается с условными проходами 50 и 100 мм. Пропускная способность: от 25 до 100 м³/ч. Клапан предотвращает избыточное давление и вакуум в газовом пространстве, снижает потери от испарения.

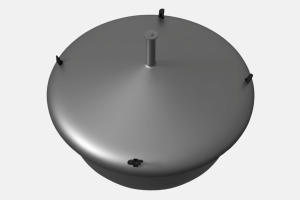

Клапан дыхательный совмещённый (КДС)
Совмещённые дыхательные клапана для резервуаров объединяют дыхательную и аварийную функции. Поддерживает давление в пределах 1500–1760 Па (150–176 мм вод. ст.) и вакуум до 160 Па. Пропускная способность — до 3000 м³/ч. Выпускается с условным проходом от 150 до 500 мм. Применяется на вертикальных резервуарах в составе ПГС.

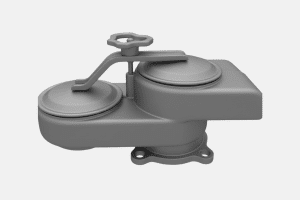

Совмещённый механический дыхательный клапан (СМДК)
Компактный тип клапана для резервуаров малых объёмов (включая подземные и наземные резервуары АЗС). Условный проход — 50–250 мм. Диапазон срабатывания давления — 140–180 мм вод. ст., вакуум — 20–25 мм вод. ст. Пропускная способность — от 25 до 250 м³/ч.
Клапан поплавковый для резервуаров
Поплавковый клапан применяется в резервуарах для контроля уровня жидкости и предотвращения её перелива. Принцип работы основан на подъёме поплавка при повышении уровня продукта: при достижении заданной отметки клапан автоматически перекрывает поток. Используется как элемент системы автоматики или в составе узлов приёма/раздачи. Корпус, как правило, изготавливается из коррозионностойкой стали, механизм — из алюминиевых или пластиковых сплавов, устойчивых к нефтепродуктам и химически активным средам.
Донный клапан для резервуара
Донный клапан устанавливается в нижней части резервуара и используется для быстрого и контролируемого слива жидкости. Конструкция обеспечивает герметичность в закрытом состоянии и минимизирует остаточный объём продукта. Такие клапаны часто подключаются к трубопроводам налива и могут быть оснащены дистанционным приводом или ручным управлением. Основные материалы изготовления — углеродистая и нержавеющая сталь, стойкая к агрессивным средам.
| Тип клапана | Условный проход, мм | Пропускная способность, м³/ч | Давление срабатывания, мм вод. ст. |
| АК-500 | 500 | до 30 000 | 225–240 |
| КДМ-50 | 50 | 25 | 200 |
| КДМ-100 | 100 | до 100 | 200 |
| КДС-150 | 150 | 500 | 150–160 |
| КДС-500 | 500 | 3000 | 140±5 |
| СМДК-50 | 50 | 25–50 | 160–180 |
| СМДК-250 | 250 | до 250 | 140–160 |
| КПГ-100 | 100 | 200 | 180–200 |
| КПГ-350 | 350 | 2700 | 180–200 |
Прочее дополнительное оборудование
Пробоотборники
Предназначены для забора аналитических проб продукта, находящегося в емкости.
Устройства для размыва донных отложений
Предотвращают образование осадка в резервуарах для хранения нефтепродуктов.
Приёмо-раздаточные устройства (ПРУ)
Для слива и взлива нефтепродуктов в стальные вертикальные резервуары (РВС).
Люки для резервуаров (ЛС, ЛЗ, ЛЛ)
Для замера уровня и отбора проб, проветривания резервуара во время ремонта и зачистки.
Заслонка поворотная (ЗП)
Предназначена для предотвращения потерь нефти и нефтепродуктов из резервуара.
Хлопушка с перепуском (ХП)
Для предотвращения потерь в случае разрыва технологических трубопроводов.
