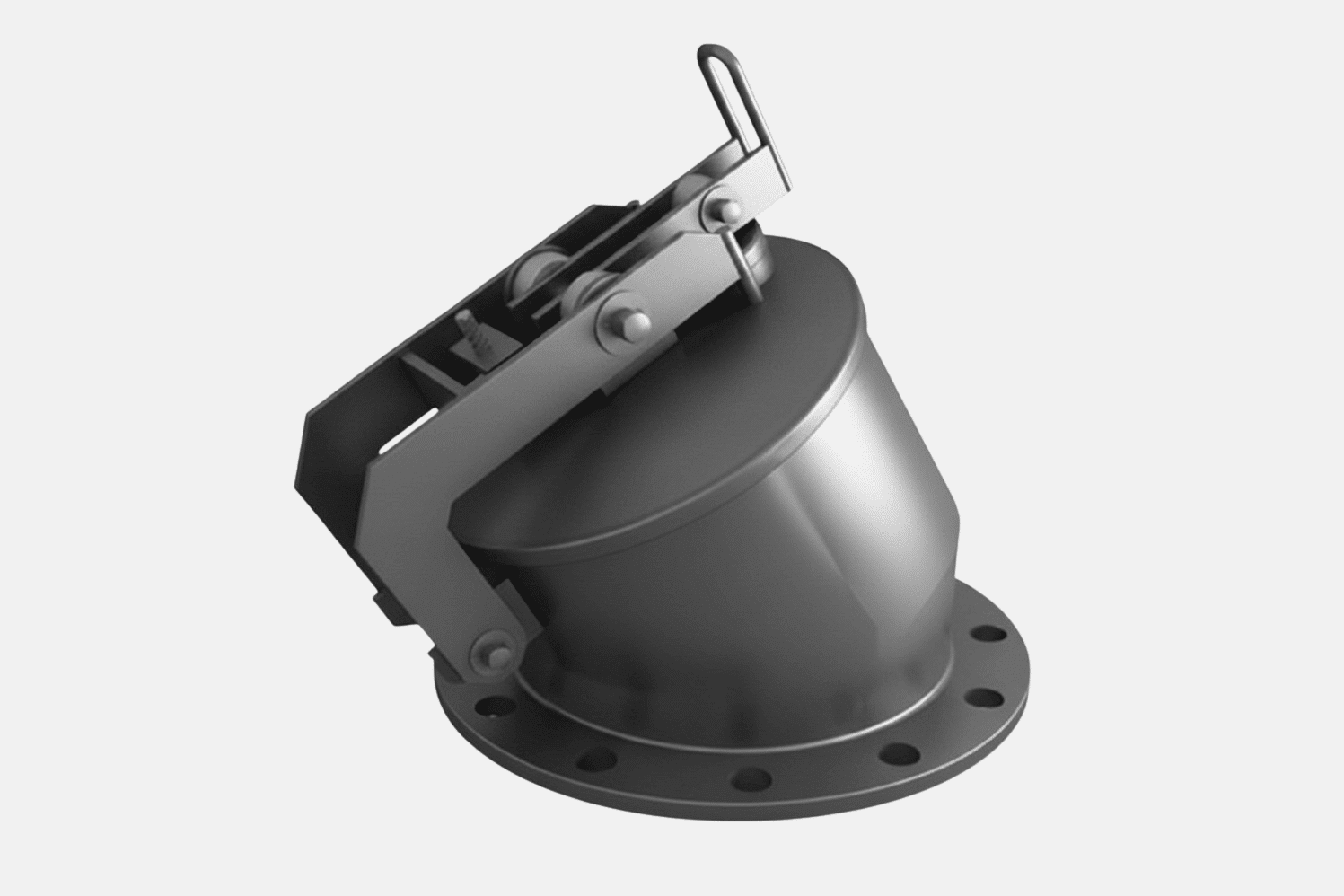

Хлопушка с перепуском
Хлопушка с перепуском (ХП) — это запорное устройство, устанавливаемое на приёмо-раздаточные патрубки резервуаров для нефти и нефтепродуктов. Она предотвращает обратный ток продукта, защищает трубопроводы и резервуар от утечек, а также облегчает процессы налива и слива.
Преимущества использования:
- Автоматическое закрытие при прекращении перекачки продукта.
- Надёжная защита от обратного потока и утечек.
- Искробезопасные материалы — исключают риск возгорания.
- Модификации с перепуском уменьшают усилие при открывании крышки.
- Долговечность и устойчивость к агрессивным средам.
* Характеристики и размеры могут отличаться при индивидуальном заказе.
Хлопушка для резервуара нефтепродуктов устанавливается внутри ёмкости на фланцевое соединение приёмо-раздаточного патрубка. Она входит в состав стандартного оборудования резервуаров РВС и РГС, обеспечивая безопасность и удобство эксплуатации.
Такие устройства применяются на нефтебазах, нефтеперерабатывающих заводах и в резервуарных парках, где необходима надёжная защита от утечек и стабильность технологического процесса. Именно поэтому хлопуша для резервуара считается обязательным элементом в сфере хранения и транспортировки топлива.
Работа устройства основана на взаимодействии крышки и потока нефтепродукта:
- При подаче продукта в резервуар струя под давлением поднимает крышку;
- При остановке перекачки крышка опускается под действием собственного веса, перекрывая трубопровод;
- При выдаче продукта крышка открывается принудительно при помощи специальных систем.
Здесь применяются механизмы управления хлопушкой — это боковые или верхние приводы с тросовым соединением, а также электроприводы, которые позволяют дистанционно управлять положением крышки.
Для крупных диаметров (>100 мм) хлопушки оснащаются перепускным отверстием, снижающим нагрузку и облегчающим открытие крышки.
Мы регулярно используем хлопушки с перепуском в наших проектах. Например, при строительстве нефтебазы в Красноярском крае они входили в стандартную комплектацию РВС-3000 и РВС-700 наряду с дыхательной арматурой и системами пенотушения. Их применение позволило обеспечить безопасную и стабильную работу резервуарного парка.
В рамках проекта РГСН-60 в Южно-Сахалинске мы изготовили горизонтальные резервуары для аэропорта, где хлопушки ХП-80 стали важным элементом в системе приёма и выдачи керосина ТС-1. Благодаря этому удалось обеспечить надёжность при эксплуатации в условиях повышенных требований к безопасности.
Хлопушки с перепуском соответствуют ГОСТ 12820-80 и ГОСТ 12815-80, рассчитаны на давление до 16 кгс/см². Изготавливаются в климатических исполнениях У и УХЛ по ГОСТ 15150-69, что позволяет использовать их даже в суровых условиях эксплуатации.
Неуправляемые модели
Такие хлопушки устанавливаются на нагнетательных линиях и работают полностью автоматически. Они чаще применяются в системах, где необходима простота и надёжность без участия оператора, например при перекачке топлива из резервуаров.
Управляемые модели
Применяются на приёмных и раздаточных линиях, где требуется контролируемое открытие крышки. Чаще всего такие устройства используются в резервуарах для нефтепродуктов с активным режимом эксплуатации, где оператору важно регулировать процесс налива и слива.
Хлопушки без перепуска (DN 80–100 мм)
Используются для резервуаров с небольшим диаметром патрубков, где усилие для открытия крышки несущественно. Их чаще ставят на компактные резервуары для хранения дизельного топлива, бензина и других лёгких нефтепродуктов.
Хлопушки с перепуском (DN > 100 мм)
Оснащаются специальным разгрузочным отверстием, которое снижает давление столба продукта на крышку. Такие модели широко применяются в крупных резервуарах для нефти и нефтепродуктов, где необходима надёжная работа при высоких нагрузках.
Хлопушки с перепуском состоят из:
- Корпуса с наклонным срезом;
- Основной крышки;
- Перепускной крышки (для моделей с DN > 80 мм);
- Рычажного механизма;
- Элементов управления (трос, барабан или электропривод).
Крышки выполняются из алюминиевых сплавов — лёгких и искробезопасных. Корпуса изготавливаются из алюминия (DN 80–150 мм) или стали (DN 200 мм и выше).
| Модель | DN, мм | Перепускное отверстие, мм | Габариты L×D×H, мм | Крепёж D1/d/n | Масса, кг |
| ХП-80 | 80 | — | 165×185×212 | 150/18/4 | 3,3 |
| ХП-100 | 100 | — | 175×205×230 | 170/18/4 | 3,4 |
| ХП-150 | 150 | 25 | 306×260×308 | 225/18/8 | 7,5 |
| ХП-200 | 200 | 25 | 328×315×371 | 280/18/8 | 17,8 |
| ХП-250 | 250 | 25 | 405×370×470 | 335/18/12 | 32,6 |
| ХП-300 | 300 | 25 | 442×435×504 | 395/22/12 | 42 |
| ХП-400 | 400 | 100 | 606×580×686 | 525/30/16 | 91 |
| ХП-500 | 500 | 100 | 700×710×840 | 650/33/20 | 135 |
| ХП-600 | 600 | 100 | 770×840×960 | 770/36/20 | 205 |
